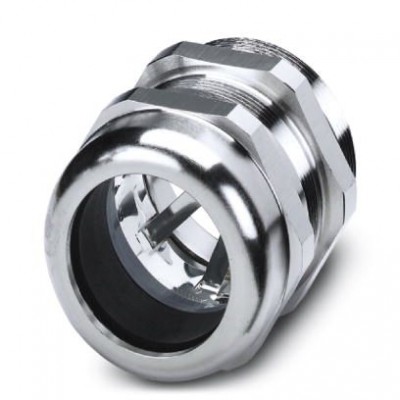

Кабельный ввод - G-INSEC-PG48-L68N-NNES-S - 1411204
Описание
Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 34 мм ... 44 мм, экранировка: есть, резьба соединительной части: Pg48, цвет: cеребристый, с уплотнительным кольцомХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 13.2 | 39121311 |
| Данные о материале | |
| Материал кабельного сальника | Неопрен |
| Механические характеристики | |
| Экранирован. | есть |
| Общие сведения | |
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Тип резьбы, сторона подключения | Pg48 |
| Указания по монтажу | 1) смонтировать фланец резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки Метод 1 Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной. Метод 2 Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
| Окружающие условия | |
| Степень защиты | IP68 |
| Размеры | |
| Диаметр кабеля без оболочки | 31 мм (Диаметр экранирующей оплетки) |
| Диаметр проходного отверстия | 59,4 мм ... 59,7 мм |
| Длина, резьба | 14 мм |
| Наружный диаметр кабеля | 34 мм ... 44 мм |
| Раствор ключа - накидная гайка | 64 мм |
| Раствор ключа патрубок | 64 мм |
| Шестигранный, диаметр описанной окружности | 70 мм |
| Стандарты и предписания | |
| Без галогенов | нет |
| Технические данные | |
| Длина | 65 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
| Характеристики клемм | |
| Момент затяжки | 35 Нм (Патрубки: EN 62444) 35 Нм (Патрубки: EN 62444) |
| Дополнительные особенности | |
| Цвет | cеребристый |
