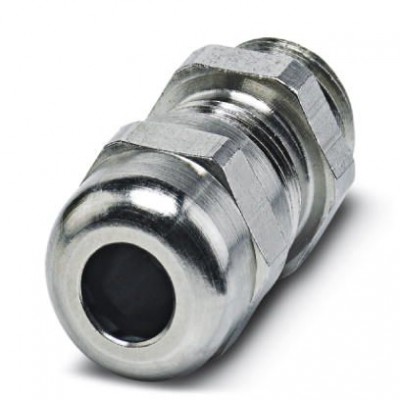

Кабельный ввод - G-INSEC-M12-S68N-NCRS-S - 1411187
Описание
Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 4 мм ... 6,5 мм, экранировка: есть, резьба соединительной части: M12 x 1,5, цвет: cеребристый, с уплотнительным кольцомХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 13.2 | 39121311 |
| Данные о материале | |
| Материал кабельного сальника | Неопрен |
| Механические характеристики | |
| Категория по ударному воздействию | 2 |
| Экранирован. | есть |
| Общие сведения | |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Обозначение изготовителя | BMEM-ES |
| Производитель | BIMED |
| Тип резьбы, сторона подключения | M12 x 1,5 |
| Указания по монтажу | Метод 1 Надрежьте внешнюю оболочку, но не снимайте ее. Проденьте проводник через резьбовое отверстие, затем удалите внешнюю оболочку. Теперь потяните кабель назад так, чтобы образовалась связь между экраном кабеля и контактной пружиной. Метод 2 Сдвиньте экранирующую оплетку примерно на 15-20 мм от конца кабеля. Вставьте кабель в резьбовой сальник так, чтобы образовалась связь между экраном кабеля и контактной пружиной. |
| Окружающие условия | |
| Степень защиты | IP68 (5 бар, 30 минут) 4X |
| Размеры | |
| Диаметр кабеля без оболочки | 2,5 мм (Диаметр экранирующей оплетки) |
| Диаметр проходного отверстия | 12,1 мм ... 12,2 мм |
| Длина, резьба | 6 мм |
| Наружный диаметр кабеля | 4 мм ... 6,5 мм 4 мм ... 6,5 мм (при UL 514 В) |
| Раствор ключа - накидная гайка | 14 мм |
| Раствор ключа патрубок | 14 мм |
| Шестигранный, диаметр описанной окружности | 15,5 мм |
| Стандарты и предписания | |
| Без галогенов | нет |
| Технические данные | |
| Длина | 28 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
| Характеристики клемм | |
| Момент затяжки | 5 Нм (Патрубки: EN 62444) 5 Нм (Патрубки: EN 62444) 7 Нм (при UL514 B: накидная гайка) |
| Дополнительные особенности | |
| Цвет | cеребристый |
