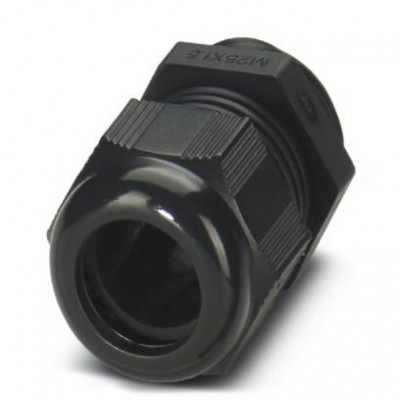

Кабельный ввод - G-INS-M25-L68N-PNES-BK - 1424482
Описание
Кабельный ввод, материал резьбового соединения: PA, наружный диаметр кабеля 13 мм ... 18 мм, экранировка: нет, резьба соединительной части: M25 x 1,5, цвет: черныйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 7.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| Данные о материале | |
| Материал кабельного сальника | Неопрен |
| Механические характеристики | |
| Категория по ударному воздействию | 4 |
| Экранирован. | нет |
| Общие сведения | |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Класс воспламеняемости согласно UL 94 | V2 V2 (Корпус) |
| Количество проводов | 1 |
| Материал резьбового соединения | PA |
| Обозначение изготовителя | BM-25 |
| Производитель | BIMED |
| Тип резьбы, сторона подключения | M25 x 1,5 |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Окружающие условия | |
| Степень защиты | IP68 (5 bar / 0,5 h) IP66 |
| Размеры | |
| Диаметр проходного отверстия | 25,1 мм ... 25,2 мм |
| Длина, резьба | 10 мм |
| Наружный диаметр кабеля | 13 мм ... 18 мм 13 мм ... 18 мм (при UL 514 В) |
| Раствор ключа - накидная гайка | 33 мм |
| Раствор ключа патрубок | 33 мм |
| Шестигранный, диаметр описанной окружности | 33,5 мм |
| Технические данные | |
| Длина | 42 мм |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 100 °C (статическая) |
| Характеристики клемм | |
| Момент затяжки | 3,5 Нм (Патрубки: EN 62444) 3,5 Нм (Патрубки: EN 62444) 9 Нм (при UL514 B: накидная гайка) |
| Дополнительные особенности | |
| Цвет | черный |
