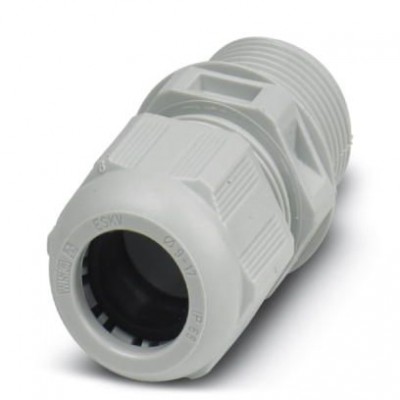

Кабельный ввод - G-INS-M20-M68L-PEPDS-LG - 1424515
Описание
Кабельный ввод, материал резьбового соединения: PA, наружный диаметр кабеля 6 мм ... 13 мм, экранировка: нет, резьба соединительной части: M20 x 1,5, цвет: светло-серый, RAL 7035Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 7.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| Данные о материале | |
| Материал кабельного сальника | EPDM |
| Механические характеристики | |
| Категория по ударному воздействию | 2 |
| Экранирован. | нет |
| Общие сведения | |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Количество проводов | 1 |
| Материал резьбового соединения | PA |
| Обозначение изготовителя | ESKV-L 20 |
| Производитель | WISKA |
| Тип резьбы, сторона подключения | M20 x 1,5 |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Окружающие условия | |
| Степень защиты | IP68 (5 bar / 0,5 h) IP69 |
| Размеры | |
| Диаметр проходного отверстия | 20,1 мм ... 20,2 мм |
| Длина, резьба | 15 мм |
| Наружный диаметр кабеля | 6 мм ... 13 мм 7,5 мм ... 11,3 мм (UL) |
| Раствор ключа - накидная гайка | 24 мм |
| Раствор ключа патрубок | 24 мм |
| Шестигранный, диаметр описанной окружности | 27 мм |
| Технические данные | |
| Длина | 41 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
| Характеристики клемм | |
| Момент затяжки | Накидная гайка 4 Нм (Патрубки) |
| Дополнительные особенности | |
| Цвет | светло-серый, RAL 7035 |
