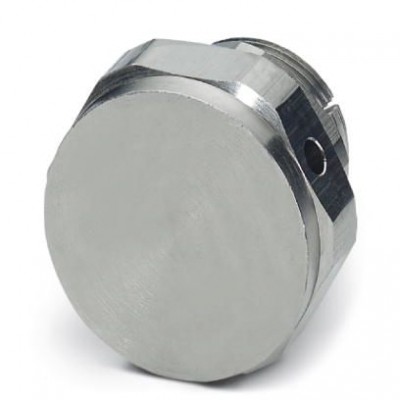

Сегмент для выравнивания давления - A-EXB-25-66L-N-S - 1411120
Описание
Сегмент для выравнивания давления, латунь, никелированный, применение: Ex, резьба соединительной части: M25 x 1,5, цвет: cеребристыйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 8.0 | 23111190 |
| eCl@ss 9.0 | 27440192 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000032 |
| ETIM 5.0 | EC000032 |
| ETIM 6.0 | EC000032 |
| UNSPSC | |
| UNSPSC 13.2 | 31161501 |
| Общие сведения | |
| Обозначение изготовителя | 781E |
| Применение во взрывоопасных зонах | да |
| Производитель | CMP |
| Расход воды | 1,89 cm³/ min (при 0 бар) |
| Расход воздуха | 48 l/min (при 1 бар) |
| Тип резьбы, сторона подключения | M25 x 1,5 |
| Указания по монтажу | Устанавливать в самой нижней точке корпуса, вместе с ребристой контргайкой (при установке обратить внимание на правильное положение: ребристая сторона должна быть обращена по направлению к стене) |
| Окружающие условия | |
| Степень защиты | IP66 |
| Размеры | |
| Диаметр соединительной резьбы | 25 мм |
| Длина без соединительной резьбы | 17 мм |
| Длина, резьба | 15 мм |
| Раствор ключа - накидная гайка | 31,5 мм |
| Шаг резьбы | 1,5 мм |
| Шестигранный, диаметр описанной окружности | 39,6 мм |
| Стандарты и предписания | |
| ATEX | Sira 10ATEX1307U 781D: Ex II 2 GD Exd IIC Gb, Ex ta IIIC Da, 781E: Ex II 2 GD Exe IIC Gb, Ex ta IIIC Da |
| IECEx | IECEx SIR 10.0149U 781D: Ex d IIC Gb, Ex ta IIIC Da 781E: Ex e IIC Gb, Ex ta IIIC Da |
| Стандарты/нормативные документы | МЭК 60079-0, -1, -7, -31 EN 60079-0, -1, -7, -31 |
| Технические данные | |
| Длина | 32 мм |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C |
| Тип изоляционного материала | |
| Материал, уплотнительное кольцо | Силикон |
| Характеристики клемм | |
| Момент затяжки | 10 Нм (Момент затяжки при монтаже) |
| Габариты и материалы | |
| Материал | латунь, никелированный |
| Дополнительные особенности | |
| Цвет | cеребристый |
