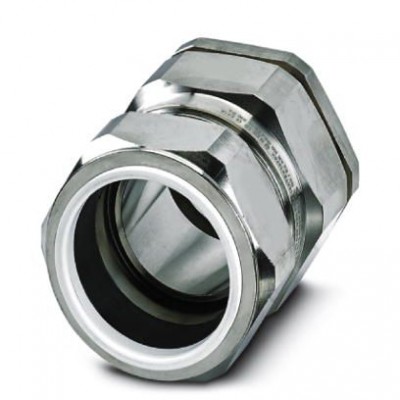

Кабельный ввод - G-ESSWU-M40-L66L-NTES-S - 1411097
Описание
Кабельный ввод, материал резьбового соединения: латунь, никелированный, применение: Ex, наружный диаметр кабеля 27,9 мм ... 40,4 мм, экранировка: есть, резьба соединительной части: M40 x 1,5, цвет: cеребристый. Кабельный ввод, для армированных кабелей (SWA/ AWA/ PWA/ STA/ SWB/ ASA/ CY/ SY)Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27149109 |
| eCl@ss 6.0 | 27149109 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 13.2 | 39121311 |
| Данные о материале | |
| Материал кабельного сальника | EPDM |
| Общие сведения | |
| Материал резьбового соединения | латунь, никелированный |
| Обозначение изготовителя | C2K1RA, размер резьбового соединения 40 |
| Применение во взрывоопасных зонах | да |
| Производитель | CMP |
| Тип резьбы, сторона подключения | M40 x 1,5 |
| Ударная энергия | 20,00 Дж |
| Указания по монтажу | Со встроенным штырем заземления, герметичность за счет использования плоского уплотнения A-SEW-40-P-W (артикул 1411286) IP66 / IP67 / IP68 |
| Окружающие условия | |
| Степень защиты | IP66 (с применением подходящего плоского уплотнения A-SEW-...P-W) IP67 (с применением подходящего плоского уплотнения A-SEW-...P-W) IP68 (с применением подходящего плоского уплотнения A-SEW-...P-W) |
| Размеры | |
| Диаметр провода без брони | 32,2 мм (Наполнитель под броней) |
| Длина, резьба | 15 мм |
| Наружный диаметр кабеля | 27,9 мм ... 40,4 мм |
| Подходящие типы кабелей | в зависимости от материала стенки корпуса (SWA / AWA / PWA / STA / ASA / CY / SY / SWB) |
| Раствор ключа - накидная гайка | 55 мм |
| Раствор ключа патрубок | 55 мм |
| Способ подключения брони | Конус |
| Толщина брони | 1,6 мм ... 2 мм (Ступенчатая сторона конуса (SWA/...)) 0 мм ... 1,2 мм (Рифленая сторона конуса (STA/...)) |
| Шаг резьбы | 1,5 мм |
| Шестигранный, диаметр описанной окружности | 60,5 мм |
| Стандарты и предписания | |
| ATEX | Sira 13ATEX1070X Sira 13ATEX4076X Ex II 2G, II 1D, Ex e IIC Gb, Ex ta IIIC Da, Ex II 3G Ex nR IIC Gc |
| IECEx | IECEx SIR 13.0025X Ex e IIC Gb, Ex nR IIC Gc, Ex ta IIIC Da |
| Стандарты/нормативные документы | EN 60079-0, -7, -15, -31 МЭК 60079-0, -7, -15, -31 EN 50262 BS 6121: часть 1:1989 МЭК 62444 |
| Технические данные | |
| Длина | 93 мм |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 130 °C (статическая) |
| Дополнительные особенности | |
| Цвет | cеребристый |
