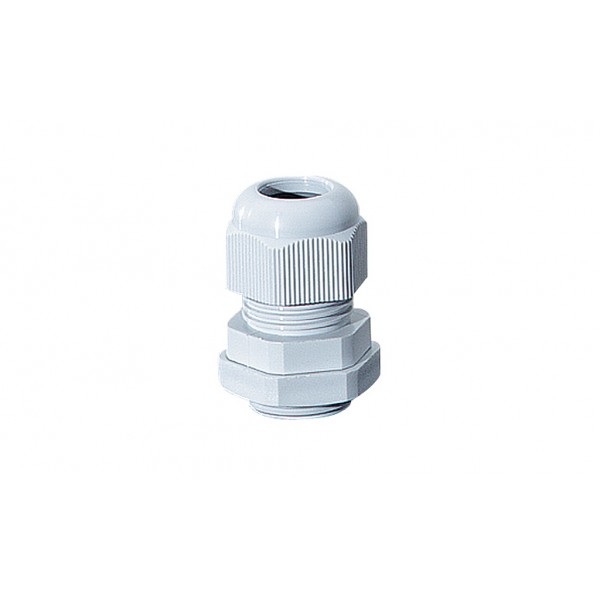

AKM 20 - Сальник кабельный с контргайкой и разгрузкой натяжения, герм. зона 6,5-13,5 мм, IP 65, M 20, серый
Описание
AKM 20 Кабельный ввод с разгрузкой натяжения кабеля
- Кабельный ввод с разгрузкой натяжения кабеля
- для выбиваемых отверстий M 20
- Герметичная зона: Ø 6,5-13,5 мм
- Метрическая резьба: M 20 x 1,5
- Сквозное отверстие: Ø 20,3 мм
- Толщина стенки: 3 мм
- С разгрузкой натяжения кабеля и контргайкой
- Для помещений или для незащищенной установки на улице
- Температура окружающей среды - от -25° до +55° C
- Тест нитью накала IEC 60 695-2-11: IEC 60 695-2-11: 960 °C
- Цвет: серый, RAL 7035
- Степень защиты: IP 66 / IP 67 / IP 69
Технические данные:
- момент затяжки: 4,0 Нм
- Размер ключа для резьбового соединения: 24 mm
- Размер резьбового соединения: Ø 26,5 mm
- Размер ключа для контрогайки: 27 mm
- Размер контрогайки: Ø 30,2 mm
- Материал: Полиамид (PA)
- Вес: 0,01 кг
- проверка нитью накала: 960°C IEC 60695-2-11
- согласно нормам: EN 50262

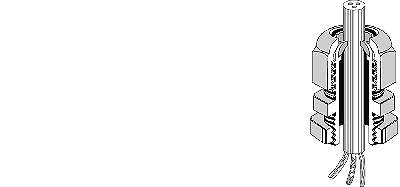

Чертежи:
Условия работы и окружающей среды
Область применения: Предназначены для наружной установки (установка в агрессивной среде и/или вне помещений).
стойкость к процедурам очистки: Стойкость к воздействию прямых струй воды под давлением при процедурах мойки без химических добавок: максимальное давление воды 100 бар, температура воды макс. 80 ° C, расстояние ≥ 0,15 м, в соответствии с DIN EN 60529: 2014-09 (IEC 60529: 2013) имеет класс защиты IP 69.
Температура окружающего воздуха: Среднее значение за 24 часа + 55 °C. Максимальное значение + 70 °C. Минимальное значение - 25 °C
Противопожарная защита при замыканиях внутри корпуса: Требования к электрическим устройствам из правил и законов
о средствах производства. Минимальные требования: - Испытание накальным элементом согласно IEC 60695-2-11: - 650 ℃ для корпуса и кабельных вводов
Горючесть: Испытание нитью накала IEC 60695-2-11: 960 °C. стандарт UL 94: V-0. трудновоспламеняющийся. самозатухающие
Токсические характеристики: без галогенов, без силикона, "без силикона и галогена" в соответствии с испытанием на кабелях и изолированных проводах - выделение дымовых газов - согласно IEC 60 754-2
