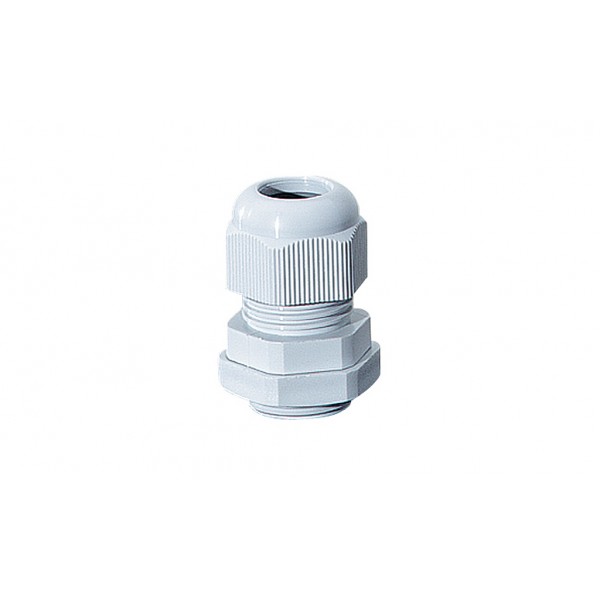

AKM 16 Сальник кабельный с контргайкой и разгрузкой натяжения, герм/ зона 5-10 мм, IP 65, M 16, серый

Описание

AKM 16 Кабельный ввод с разгрузкой натяжения кабеля

• Кабельный ввод с разгрузкой натяжения кабеля
• для выбиваемых отверстий M 16
• Герметичная зона: Ø 5-10 мм
• Метрическая резьба: M 16 x 1,5
• Сквозное отверстие: Ø 16,3 мм
• Толщина стенки: 3 мм
• С разгрузкой натяжения кабеля и контргайкой
• Для помещений или для незащищенной установки на улице
• Температура окружающей среды - от -25° до +55° C
• Тест нитью накала IEC 60 695-2-11: IEC 60 695-2-11: 960 °C
• Цвет: серый, RAL 7035
• Степень защиты: IP 66 / IP 67 / IP 69

Технические данные:

• момент затяжки: 3,0 Нм
• Размер ключа для резьбового соединения: 20 mm
• Размер резьбового соединения: Ø 22,0 mm
• Размер ключа для контрогайки: 22 mm
• Размер контрогайки: Ø 24,7 mm
• Материал: Полиамид (PA)
• Вес: 0,007 кг
• проверка нитью накала: 960°C IEC 60695-2-11
• согласно нормам: EN 50262

Чертежи:

Условия работы и окружающей среды

Область применения:  Предназначены для наружной установки (установка в агрессивной среде и/или вне помещений).

стойкость к процедурам очистки: Стойкость к воздействию прямых струй воды под давлением при процедурах мойки без химических добавок: максимальное давление воды 100 бар, температура воды макс. 80 ° C, расстояние ≥ 0,15 м, в соответствии с DIN EN 60529: 2014-09 (IEC 60529: 2013) имеет класс защиты IP 69.

Температура окружающего воздуха: Среднее значение за 24 часа + 55 °C; Максимальное значение + 70 °C; Минимальное значение - 25 °C.

Противопожарная защита при замыканиях внутри корпуса:

Требования к электрическим устройствам из правил и законов о средствах производства;

Минимальные требования:

- Испытание накальным элементом согласно IEC 60695-2-11:

- 650 ℃ для корпуса и кабельных вводов

Горючесть:

Испытание нитью накала IEC 60695-2-11: 960 °C

стандарт UL 94: V-0

трудновоспламеняющийся

самозатухающие

Токсические характеристики:

без галогенов

без силикона

"без силикона и галогена" в соответствии с испытанием на кабелях и изолированных проводах - выделение дымовых газов - согласно IEC 60 754-2
