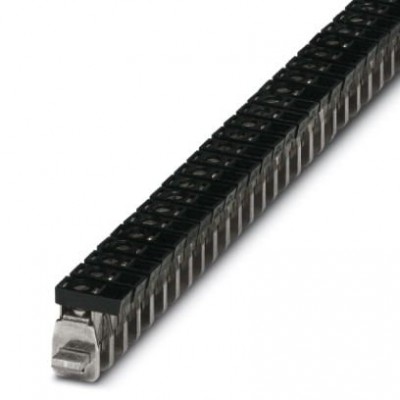

Соединительные клеммы - AKG 16 BK - 0423030
Описание
Соединительные клеммы, тип подключения: Винтовые зажимы, ток нагрузки: 76 A, cечение: 1,5 мм² - 16 мм², ширина: 9,8 мм, цвет: черныйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141131 |
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141131 |
| eCl@ss 5.1 | 27141131 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141146 |
| eCl@ss 9.0 | 27141146 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000001 |
| ETIM 6.0 | EC000001 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Макс. мощность потерь при номинальных условиях | 2,43 Вт |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное напряжение UN | 300 В |
| Номинальное сечение | 16 мм² |
| Номинальный ток IN | 76 A |
| Размеры | |
| Резьба винтов | M5 |
| Технические данные | |
| Длина | 23,4 мм |
| Ширина | 9,8 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 1,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, мин. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 1,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 6 мм² |
| 2 жестких провода одинакового сечения, мин. | 1,5 мм² |
| Длина снятия изоляции | 16 мм |
| Мин. момент затяжки | 2,5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 16 |
| Дополнительные особенности | |
| Цвет | черный |
