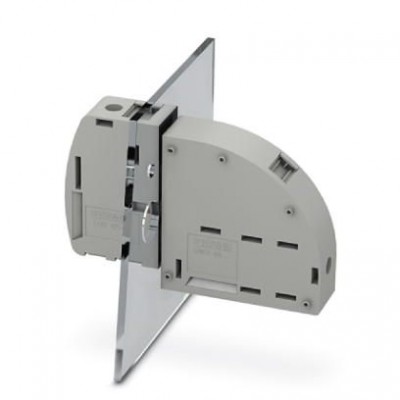

Проходная клемма - UWV 95/S - 1713226

Name: Проходная клемма - UWV 95/S - 1713226
Brand: Phoenix Contact
SKU: 1713226
Price: 13683 RUB
Availability: InStock

Описание

Проходная клемма, тип подключения: Винтовые зажимы, Винтовые зажимы, полюсов: 1, ток нагрузки: 232 A, cечение: 25 мм² - 95 мм², yгол между направлениями подключения провода и установки разъема: -90 °, ширина: 25 мм, цвет: cерый

Характеристики

eCl@ss
eCl@ss 5.1	27141134
eCl@ss 8.0	27141134
eCl@ss 9.0	27141134
ETIM
ETIM 5.0	EC001283
ETIM 6.0	EC001283
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Максимальный ток нагрузки	232 A
Номинальное напряжение UN	1000 В
Номинальное сечение	95 мм²
Номинальный ток IN	232 A
Подключение согласно стандарту	МЭК 60947-7-1
Окружающие условия
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Размеры
Резьба винтов	M8
Толщина листа	1 мм ... 5 мм
Технические данные
Полюсов	1
Размер шага	25 мм
Ширина	25 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс.	35 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин.	16 мм²
2 гибких провода одинакового сечения, макс.	35 мм²
2 гибких провода одинакового сечения, мин.	16 мм²
2 жестких провода одинакового сечения, макс.	35 мм²
2 жестких провода одинакового сечения, мин.	16 мм²
Длина снятия изоляции	27 мм
Мин. момент затяжки	10 Нм
Момент затяжки, макс.	12 Нм
Сечение гибкого проводника макс.	95 мм²
Сечение гибкого проводника мин.	35 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	25 мм²
Сечение жесткого проводника макс.	95 мм²
Сечение жесткого проводника мин.	25 мм²
Сторона подключения	снаружи
Дополнительные особенности
Цвет	cерый
