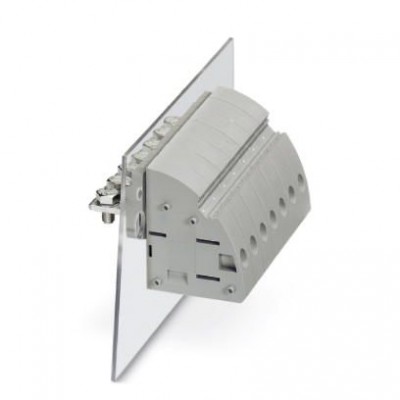

Проходная клемма - UWV 25-POT/S - 3073571
Описание
Проходная клемма, тип подключения: Винтовые зажимы, Подсоединение кабельного наконечника, полюсов: 1, ток нагрузки: 125 A, cечение: 6 мм² - 35 мм², AWG 10 - 2, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 15,1 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141131 |
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001283 |
| ETIM 3.0 | EC001283 |
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC001283 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 125 A |
| Номинальное напряжение UN | 800 В |
| Номинальное сечение | 25 мм² |
| Номинальный ток IN | 101 A |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Расчетное импульсное напряжение | 6 кВ |
| Размеры | |
| Резьба винтов | M5 |
| Толщина листа | 1 мм ... 6 мм |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 15,1 мм |
| Ширина | 15,1 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 2,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, мин. | 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 2,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 10 мм² |
| 2 жестких провода одинакового сечения, мин. | 2,5 мм² |
| Длина снятия изоляции | 19 мм |
| Калиберная пробка | B7 |
| Мин. момент затяжки | 4 Нм |
| Момент затяжки, макс. | 4,5 Нм |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 4 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 6 мм² |
| Сечение провода AWG макс. | 2 |
| Сечение провода AWG мин. | 10 |
| Сторона подключения | снаружи |
| Указание | Клеммная втулка |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
