Проходная клемма - TW 50/ 1-CL - 1708744
Описание

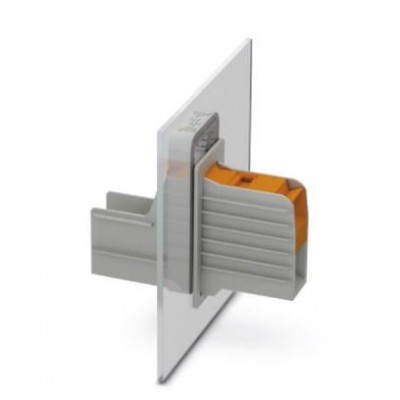

Проходная клемма, тип подключения: Разъем T-LOX с коленчатым рычагом, Подсоединение кабельного наконечника, полюсов: 1, ток нагрузки: 150 A, cечение: 10 мм² - 50 мм², yгол между направлениями подключения провода и установки разъема: 0 °, ширина: 38 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC001283 |
| UNSPSC | |
| UNSPSC 13.2 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 150 A |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 50 мм² |
| Номинальный ток IN | 150 A |
| Размеры | |
| Толщина листа | 1 мм ... 5 мм |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 20 мм |
| Ширина | 38 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 6 мм² |
| Сечение гибкого проводника макс. | 50 мм² |
| Сечение гибкого проводника мин. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 10 мм² |
| Сечение жесткого проводника макс. | 50 мм² |
| Сечение жесткого проводника мин. | 10 мм² |
| Сторона подключения | снаружи |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Дополнительные особенности | |
| Цвет | cерый |
