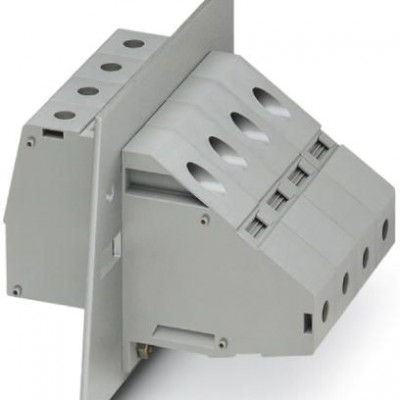

Проходная клемма - HDFKV 95-F/Z - 0714118
Описание
Проходная клемма, тип подключения: Винтовые зажимы, полюсов: 1, ток нагрузки: 232 A, cечение: 25 мм² - 95 мм², AWG 4 - 3/0, yгол между направлениями подключения провода и установки разъема: 90 °, ширина: 25 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141131 |
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001283 |
| ETIM 3.0 | EC001283 |
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC001283 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 232 A |
| Номинальное напряжение UN | 1000 В (для металлических стенок толщиной 1 ... 2,5 мм) 800 В (для металлических стенок толщиной более 2,5 ... 5 мм) 690 В (для металлических стенок толщиной более 5 ... 6 мм) |
| Номинальное сечение | 95 мм² |
| Номинальный ток IN | 232 A |
| Открытая боковая стенка | Нет |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Резьба винтов | M8 |
| Толщина листа | 1 мм ... 6 мм |
| Технические данные | |
| Длина | 103,7 мм |
| Полюсов | 1 |
| Размер шага | 25 мм |
| Ширина | 25 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 16 мм² |
| 2 гибких провода одинакового сечения, макс. | 35 мм² |
| 2 гибких провода одинакового сечения, мин. | 16 мм² |
| 2 жестких провода одинакового сечения, макс. | 35 мм² |
| 2 жестких провода одинакового сечения, мин. | 16 мм² |
| Длина снятия изоляции | 27 мм |
| Калиберная пробка | B12 |
| Мин. момент затяжки | 15 Нм |
| Момент затяжки, макс. | 20 Нм |
| Сечение гибкого проводника макс. | 95 мм² |
| Сечение гибкого проводника мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 35 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 95 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 35 мм² |
| Сечение жесткого проводника макс. | 95 мм² |
| Сечение жесткого проводника мин. | 25 мм² |
| Сечение провода AWG макс. | 3/0 |
| Сечение провода AWG мин. | 4 |
| Сторона подключения | Ярус 1, снаружи 1 |
| Указание | Клеммная втулка |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
