| eCl@ss |
| eCl@ss 4.0 |
27141131 |
| eCl@ss 4.1 |
27141131 |
| eCl@ss 5.0 |
27141134 |
| eCl@ss 5.1 |
27141134 |
| eCl@ss 6.0 |
27141134 |
| eCl@ss 7.0 |
27141134 |
| eCl@ss 8.0 |
27141134 |
| eCl@ss 9.0 |
27141134 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 2.0 |
EC001283 |
| ETIM 3.0 |
EC001283 |
| ETIM 4.0 |
EC001283 |
| ETIM 5.0 |
EC001283 |
| ETIM 6.0 |
EC001283 |
| UNSPSC |
| UNSPSC 11 |
39121410 |
| UNSPSC 12.01 |
39121410 |
| UNSPSC 13.2 |
39121410 |
| UNSPSC 6.01 |
30211811 |
| UNSPSC 7.0901 |
39121410 |

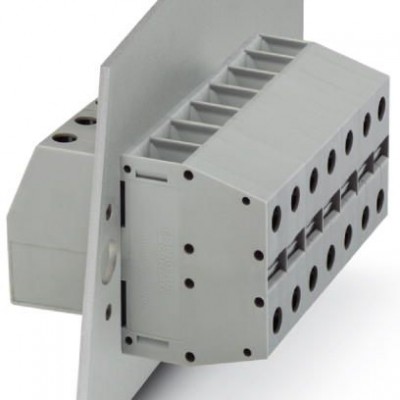

| Общие сведения |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Количество точек подключения |
2 |
| Количество ярусов |
1 |
| Максимальный ток нагрузки |
125 A |
| Номинальное напряжение UN |
500 В |
| Номинальное сечение |
25 мм² |
| Номинальный ток IN |
101 A (Суммарный ток подключенных проводников не должен превышать макс. тока нагрузки) |
| Открытая боковая стенка |
Нет |
| Подключение согласно стандарту |
МЭК 60947-7-1 |
| Расчетное импульсное напряжение |
6 кВ |
| Размеры |
| Резьба винтов |
M5 |
| Толщина листа |
1 мм ... 6 мм |
| Технические данные |
| Полюсов |
1 |
| Размер шага |
15,1 мм |
| Ширина |
15,1 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
10 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
2,5 мм² |
| 2 гибких провода одинакового сечения, макс. |
10 мм² |
| 2 гибких провода одинакового сечения, мин. |
4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. |
10 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. |
2,5 мм² |
| 2 жестких провода одинакового сечения, макс. |
10 мм² |
| 2 жестких провода одинакового сечения, мин. |
2,5 мм² |
| Длина снятия изоляции |
19 мм |
| Калиберная пробка |
B8 |
| Мин. момент затяжки |
4 Нм |
| Момент затяжки, макс. |
4,5 Нм |
| Сечение гибкого проводника макс. |
25 мм² |
| Сечение гибкого проводника мин. |
10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. |
25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. |
4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. |
25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. |
4 мм² |
| Сечение жесткого проводника макс. |
35 мм² |
| Сечение жесткого проводника мин. |
6 мм² |
| Сечение провода AWG макс. |
2 |
| Сечение провода AWG мин. |
10 |
| Сторона подключения |
Ярус 1, снаружи 1 |
| Указание |
Клеммная втулка |
| Дополнительные особенности |
| Цвет |
cерый |
| Эксплуатационные характеристики |
| Степень загрязнения |
3 |
| Электротехнические характеристики |
| Категория перенапряжения |
III |
