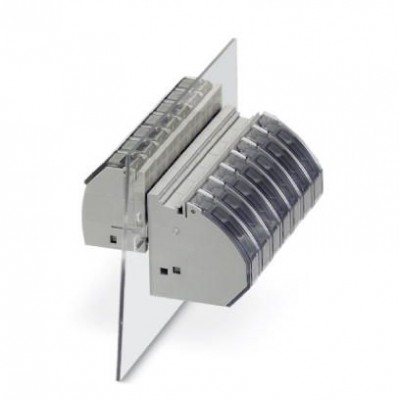

Болтовые клеммы - RWOV 5-TC - 3075074
Описание
Болтовые клеммы, тип подключения: Болтовые клеммы, полюсов: 1, ток нагрузки: 76 A, cечение: 0,1 мм² - 16 мм², AWG 26 - 6, yгол между направлениями подключения провода и установки разъема: -90 °, ширина: 16,3 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141111 |
| eCl@ss 4.1 | 27141111 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141134 |
| eCl@ss 6.0 | 27141134 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001283 |
| ETIM 4.0 | EC001283 |
| ETIM 5.0 | EC001283 |
| ETIM 6.0 | EC001283 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ярусов | 1 |
| Максимальный ток нагрузки | 76 A |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 16 мм² |
| Номинальный ток IN | 76 A |
| Открытая боковая стенка | Да |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Расчетное импульсное напряжение | 8 кВ |
| Размеры | |
| Резьба винтов | M5 |
| Толщина листа | 1 мм ... 6 мм |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 16,3 мм |
| Ширина | 16,3 мм |
| Характеристики клемм | |
| Мин. момент затяжки | 2,5 Нм |
| Момент затяжки, макс. | 3 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,1 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,1 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 26 |
| Сторона подключения | 1-этажные, подключение сверху и снизу |
| Указание | Болты для зажимов |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
