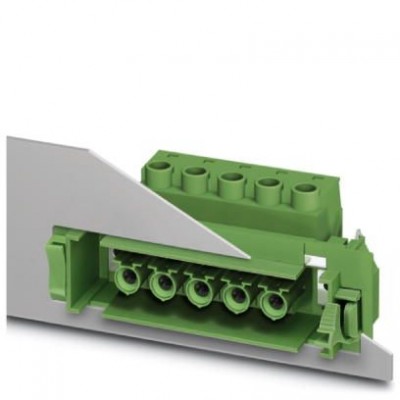

Вилочная часть - DFK-IPC 16/ 2-STF-SH-10,16 - 1703933
Описание
Проходной штекер, номинальный ток: 76 A, расчетное напряжение (III/2): 1000 В, полюсов: 2, размер шага: 10,16 мм, тип подключения: Винтовой зажим с натяжной гильзой, цвет: зеленый, поверхность контакта: СереброХарактеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC001283 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Воздушные пути и пути утечки | |
| Напряжение | 1000 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное напряжение изоляции (III/3) | 1000 В |
| Данные о материале - контакт | |
| Металлическая поверхность зоны контакта (покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность зоны контакта (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (3 - 5 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (1,3 - 3 мкм Ni) |
| Данные по упаковке | |
| Количество в одной упаковке | 10 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | с гальваническим серебряным покрытием |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 76 A |
| Серия изделий | DFK-IPC 16/..-STF-SH |
| Тип контактов | Гнездовая часть |
| Размеры | |
| Высота [ h ] | 32,05 мм |
| Длина [ l ] | 56,4 мм |
| Размер a | 10,16 мм |
| Резьба винтов | M4 |
| Ширина [ w ] | 61,4 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения | 0,75 мм² ... 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,5 мм² ... 4 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 6 мм² |
| 2 жестких провода одинакового сечения | 0,75 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,5 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,5 мм² ... 16 мм² |
| Сечение провода AWG / kcmil | 18 ... 6 |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 10,16 мм |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 32,5 мм |
| Характеристики клемм | |
| Длина оголяемой части | 12 мм |
| Сечение гибкого провода | 0,75 мм² ... 16 мм² |
| Сечение жесткого провода | 0,75 мм² ... 16 мм² |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Крепление | Фланец, закрепляемый винтами |
| Условное обозначение | Вилочная часть |
| Форма привода, головка винта | прямой шлиц (L) |
| Штекерная система | POWER COMBICON 16 |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Монтажные характеристики | |
| Тип подключения | Винтовой зажим с натяжной гильзой |
