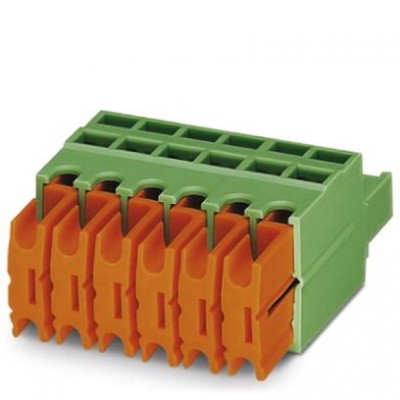

Разъем печатной платы - QC 1/ 3-ST-BUS - 1921683
Описание
Разъемы для печатной платы, номинальный ток: 10 A, расчетное напряжение (III/2): 630 В, полюсов: 3, размер шага: 5 мм, тип подключения: Ножевые контакты, цвет: зеленый, поверхность контакта: олово, Штекер позволяет надежно соединять модули между собойХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Диаметр проводника вкл. изоляцию | 2,5 мм |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 10 A (для кабеля сечением 1 мм²) |
| Номинальное сечение | 1 мм² |
| Номинальный ток IN | 10 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (III/3) | 500 В |
| Серия изделий | QC 1/..-ST-BUS |
| Тип контактов | Гнездовая часть |
| Размеры | |
| Высота [ h ] | 15 мм |
| Длина [ l ] | 29,2 мм |
| Размер a | 10 мм |
| Ширина [ w ] | 15,9 мм |
| Технические данные | |
| Полюсов | 3 |
| Размер шага | 5 мм |
| Характеристики клемм | |
| AWG согласно UL/CUL макс. | 18 |
| AWG согласно UL/CUL мин. | 22 |
| Сечение гибкого проводника макс. | 1 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 18 |
| Сечение провода AWG мин. | 20 |
| Монтажные характеристики | |
| Тип подключения | Ножевые контакты |
