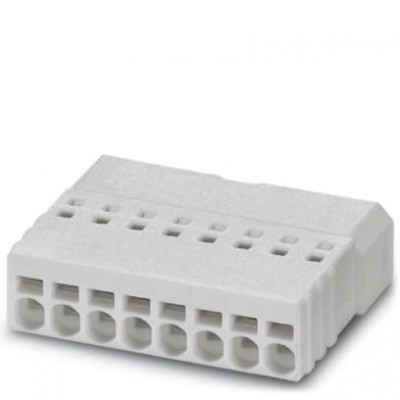

Разъем печатной платы - PTSM 0,5/ 8-PI-2,5 WH - 1709456
Описание
Разъемы для печатной платы, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, полюсов: 8, размер шага: 2,5 мм, тип подключения: Пружинные зажимы Push-in, цвет: белый, поверхность контакта: оловоХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 6 A |
| Номинальное сечение | 0,5 мм² |
| Номинальный ток IN | 6 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 1,5 кВ |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (III/3) | 100 В |
| Серия изделий | PTSM 0,5/..-PI WH |
| Тип контактов | штыревое |
| Размеры | |
| Высота [ h ] | 5 мм |
| Длина [ l ] | 15,5 мм |
| Размер a | 17,5 мм |
| Ширина [ w ] | 21,7 мм |
| Технические данные | |
| Полюсов | 8 |
| Размер шага | 2,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 6 мм |
| Сечение гибкого проводника макс. | 0,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 0,34 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 0,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 20 |
| Сечение провода AWG мин. | 24 |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
