| eCl@ss |
| eCl@ss 4.0 |
272607xx |
| eCl@ss 4.1 |
27260701 |
| eCl@ss 5.0 |
27260701 |
| eCl@ss 5.1 |
27141190 |
| eCl@ss 6.0 |
27260704 |
| eCl@ss 7.0 |
27440402 |
| eCl@ss 8.0 |
27440309 |
| eCl@ss 9.0 |
27440309 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC001121 |
| ETIM 4.0 |
EC002638 |
| ETIM 5.0 |
EC002638 |
| ETIM 6.0 |
EC002638 |
| UNSPSC |
| UNSPSC 11 |
39121409 |
| UNSPSC 12.01 |
39121409 |
| UNSPSC 13.2 |
39121409 |
| UNSPSC 6.01 |
30211810 |
| UNSPSC 7.0901 |
39121409 |
| Общие сведения |
| Группа изоляционного материала |
I |
| Изоляционный материал |
PA |
| Класс воспламеняемости согласно UL 94 |
V0 |
| Максимальный ток нагрузки |
12 A |
| Номинальное сечение |
2,5 мм² |
| Номинальный ток IN |
12 A |
| Подключение согласно стандарту |
EN-VDE |
| Расчетное импульсное напряжение (II/2) |
4 кВ |
| Расчетное импульсное напряжение (III/2) |
4 кВ |
| Расчетное импульсное напряжение (III/3) |
4 кВ |
| Расчетное напряжение (II/2) |
630 В |
| Расчетное напряжение (III/2) |
320 В |
| Расчетное напряжение (III/3) |
250 В |

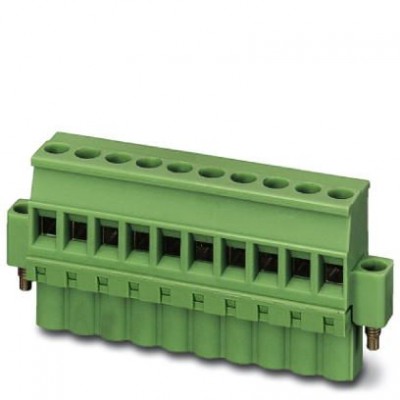

| Серия изделий |
MVSTBW 2,5/..-STF-EX |
| Тип контактов |
Гнездовая часть |
| Размеры |
| Высота [ h ] |
26 мм |
| Длина [ l ] |
12,6 мм |
| Размер a |
50,8 мм |
| Резьба винтов |
M3 |
| Ширина [ w ] |
66,04 мм |
| Технические данные |
| Полюсов |
11 |
| Размер шага |
5,08 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,2 мм² |
| 2 жестких провода одинакового сечения, макс. |
1 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,2 мм² |
| Длина снятия изоляции |
7 мм |
| Калиберная пробка |
A3 |
| Мин. момент затяжки |
0,5 Нм |
| Момент затяжки, макс. |
0,6 Нм |
| Сечение гибкого проводника макс. |
2,5 мм² |
| Сечение гибкого проводника мин. |
0,2 мм² |
| Сечение жесткого проводника макс. |
2,5 мм² |
| Сечение жесткого проводника мин. |
0,2 мм² |
| Сечение провода AWG макс. |
12 |
| Сечение провода AWG мин. |
24 |
| Монтажные характеристики |
| Тип подключения |
Винтовой зажим с натяжной гильзой |
