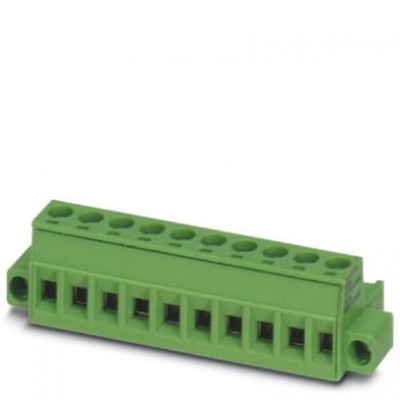

| Design |
| Цвет корпуса |
зеленый (6021) |
| eCl@ss |
| eCl@ss 4.0 |
272607xx |
| eCl@ss 4.1 |
27260701 |
| eCl@ss 5.0 |
27260701 |
| eCl@ss 5.1 |
27141190 |
| eCl@ss 6.0 |
27260704 |
| eCl@ss 7.0 |
27440402 |
| eCl@ss 8.0 |
27440309 |
| eCl@ss 9.0 |
27440309 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 4.0 |
EC002637 |
| ETIM 5.0 |
EC002637 |
| ETIM 6.0 |
EC002638 |
| UNSPSC |
| UNSPSC 11 |
39121409 |
| UNSPSC 12.01 |
39121409 |
| UNSPSC 13.2 |
39121409 |
| UNSPSC 6.01 |
30211810 |
| UNSPSC 7.0901 |
39121409 |
| Воздушные пути и пути утечки |
| Напряжение |
250 В |
| Расчетное напряжение изоляции (II/2) |
630 В |
| Расчетное напряжение изоляции (III/3) |
250 В |
| Данные о материале - контакт |
| Металлическая поверхность зоны контакта (покрытие) |
Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) |
Олово (5 - 7 мкм Sn) |
| Данные по упаковке |
| Количество в одной упаковке |
50 |
| Наименование, количество в одной упаковке |
Шт. |
| Форма упаковки |
в картонной коробке |
| Общие сведения |
| Группа изоляционного материала |
I |
| Качество поверхности |
горячее лужение |
| Количество ярусов |
1 |
| Материал, контакт |
Сплав меди |
| Расчетное импульсное напряжение (II/2) |
4 кВ |
| Расчетное импульсное напряжение (III/2) |
4 кВ |
| Расчетное импульсное напряжение (III/3) |
4 кВ |
| Расчетный ток |
12 A |
| Серия изделий |
MSTB 2,5/..-STF-EX |
| Тип контактов |
Гнездовая часть |
| Размеры |
| Высота [ h ] |
15 мм |
| Длина [ l ] |
18,2 мм |
| Размер a |
5,08 мм |
| Резьба винтов |
M3 |
| Ширина [ w ] |
20,17 мм |
| Соединительная способность |
| 2 гибких провода одинакового сечения |
0,2 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH |
0,25 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH |
0,5 мм² ... 1,5 мм² |
| 2 жестких провода одинакового сечения |
0,2 мм² ... 1 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом |
0,25 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки |
0,25 мм² ... 2,5 мм² |
| Сечение провода AWG / kcmil |
24 ... 12 |
| Технические данные |
| Полюсов |
2 |
| Размер шага |
5,08 мм |
| Указание размеров изделия |
| Монтажная высота (высота без паечного штифта) |
15 мм |
| Характеристики клемм |
| Длина оголяемой части |
7 мм |
| Сечение гибкого провода |
0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода |
0,2 мм² ... 2,5 мм² |
| Указание |
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров |
| Крепление |
Фланец, закрепляемый винтами |
| Условное обозначение |
Разъем печатной платы |
| Форма привода, головка винта |
прямой шлиц (L) |
| Штекерная система |
CLASSIC COMBICON (EX) |
| Электрические параметры |
| Расчетное напряжение изоляции (III/2) |
176 В |
| Монтажные характеристики |
| Тип подключения |
Винтовой зажим с натяжной гильзой |
