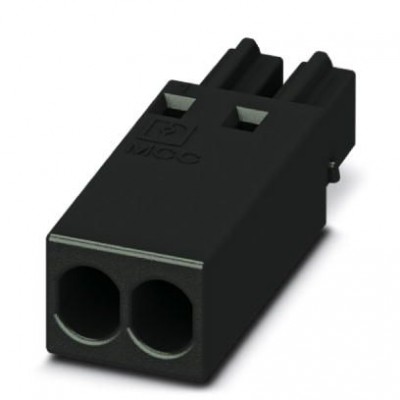

Разъем печатной платы - MCC 0,5/ 2-ST-2,54 - 1012266
Описание
Разъемы для печатной платы, номинальный ток: 6 A, расчетное напряжение (III/2): 160 В, полюсов: 2, размер шага: 2,54 мм, тип подключения: Обжим, цвет: черныйХарактеристики
| Design | |
| Цвет корпуса | черный (9005) |
| eCl@ss | |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002638 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 1,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 1,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 1,5 мм |
| Минимальный путь утечки (II/2) | 1,6 мм |
| Минимальный путь утечки (III/2) | 0,8 мм |
| Минимальный путь утечки (III/3) | 2 мм |
| Напряжение | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Расчетное напряжение изоляции (III/3) | 160 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Данные по упаковке | |
| Количество в одной упаковке | 200 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Испытания на долговечность (B) | |
| Импульсное напряжение на уровне моря | 2,95 кВ |
| Испытательное переменное напряжение | 1,39 кВ |
| Проходное сопротивление R1 | 2,1 мΩ |
| Проходное сопротивление R2 | 2,1 мΩ |
| Сопротивлением изоляции между соседними полюсами | > 12 TΩ |
| Спецификации по испытанию | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Испытания на долговечность и воздействие окружающей среды (E) | |
| Результат, степень защиты IP-код | Защита от прикосновения тыльной стороной ладони с датчиком доступа IP10 |
| Климатическое испытания (D) | |
| Коррозионное воздействие | 1,0 дм3 SO2на 300 дм3/40 °C/1 цикл |
| Нагрузка при охлаждении | -55 °C/2 h |
| Тепловая нагрузка | 105 °C/168 h |
| Механические испытания (A) | |
| Крепление контакта требования >20 N | Испытание проведено |
| Спецификация испытания | DIN EN 61984 (VDE 0627) |
| Усилие съема на 1 полюс, прибл. | 3 Н |
| Усилие установки на 1 полюс, прибл. | 2 Н |
| Фиксированное расположение в процессе вставления >20 N | Испытание проведено |
| Механические испытания в соответствии со стандартом | |
| Визуальный контроль | Испытание проведено DIN EN 60512-1-1:2003-01 |
| Количество циклов | 100 |
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Поляризация и кодирование | Испытание проведено DIN EN 60512-13-5:2006-11 |
| Сила на полюс | 20 Н |
| Стойкость надписей | Испытание проведено DIN EN 60068-2-70:1996-07 |
| Механические характеристики | |
| Циклы установки | 100 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Количество ярусов | 1 |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетный ток | 6 A |
| Результат | Испытание проведено |
| Серия изделий | MCC 0,5/..-ST |
| Тип контактов | Гнездовая часть |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Размеры | |
| Высота [ h ] | 3,95 мм |
| Длина [ l ] | 16 мм |
| Размер a | 2,54 мм |
| Ширина [ w ] | 5,58 мм |
| Соединительная способность | |
| Сечение провода AWG / kcmil | 26 ... 18 (Максимальный наружный диаметр изоляции 1,9 мм) |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 2,54 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Характеристики клемм | |
| Длина оголяемой части | 4,3 мм ... 4,5 мм |
| Сечение гибкого провода | 0,14 мм² ... 0,75 мм² (Максимальный наружный диаметр изоляции 1,9 мм) |
| Характеристики товаров | |
| Условное обозначение | Разъем печатной платы |
| Штекерная система | MICRO COMBICON - FMC 0,5 |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Монтажные характеристики | |
| Тип подключения | Обжим |
