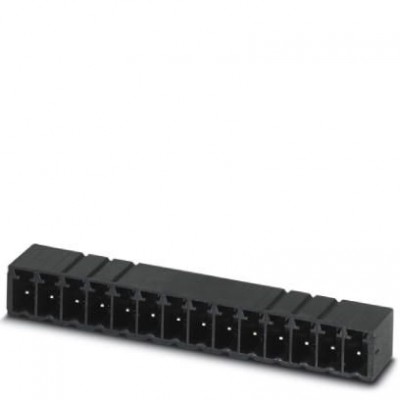

Разъем печатной платы - MC 1,5/13-G-3,5 P20 THR - 1713360
Описание
Корпусная часть для печатных плат, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, полюсов: 13, размер шага: 3,5 мм, цвет: черный, поверхность контакта: олово, монтаж: THR пайкаХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальный ток IN | 8 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 250 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (III/3) | 160 В |
| Серия изделий | MC 1,5/..-G-THR |
| Размеры | |
| Высота | 6,9 мм |
| Высота [ h ] | 8,9 мм |
| Диаметр отверстий | 1,4 мм |
| Длина [ l ] | 9,2 мм |
| Длина штыря под пайку | 2 мм |
| Размер a | 42 мм |
| Размеры штыря | 0,8 x 0,8 mm |
| Ширина [ w ] | 46,9 мм |
| Технические данные | |
| Полюсов | 13 |
| Размер шага | 3,5 мм |
| Дополнительные особенности | |
| Цвет | черный |
