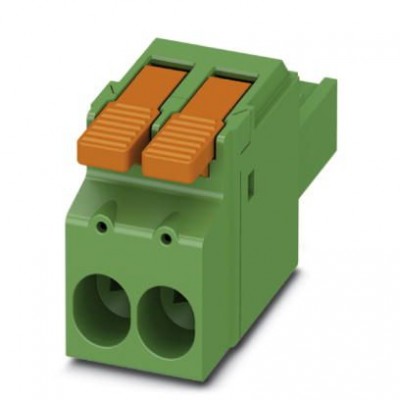

Разъем печатной платы - LPC 6/ 2-ST-7,62 - 1716921
Описание
Разъемы для печатной платы, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, полюсов: 2, размер шага: 7,62 мм, тип подключения: Пружинные зажимы Push-in, цвет: зеленый, поверхность контакта: оловоХарактеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| ETIM | |
| ETIM 5.0 | EC002638 |
| Воздушные пути и пути утечки | |
| Напряжение | 800 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное напряжение изоляции (III/3) | 800 В |
| Данные о материале - контакт | |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 25 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Испытание на растяжение | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,75 мм² / жесткий / > 30 Н 0,75 мм² / гибкий / > 30 Н 6 мм² / жесткий / > 80 Н 6 мм² / гибкий / > 80 Н |
| Испытания на долговечность (B) | |
| Сопротивлением изоляции между соседними полюсами | > 4 TΩ |
| Спецификации по испытанию | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | гальваническое лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 41 A |
| Серия изделий | LPC 6/..-ST |
| Тип контактов | Гнездовая часть |
| Размеры | |
| Длина [ l ] | 48 мм |
| Размер a | 7,62 мм |
| Ширина [ w ] | 17,24 мм |
| Соединительная способность | |
| Калиберная пробка a x b / диаметр | 4,3 мм x 4,0 мм / 4,0 мм |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 18 ... 10 |
| Температурные циклы | |
| Испытательный ток (максимальное сечение) | 32 A DC |
| Испытательный ток (минимальное сечение) | 9 A DC |
| Температурные циклы | 192 |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 7,62 мм |
| Указание материала - Элемент управления | |
| Цвет рабочего рычага | оранжевый (2003) |
| Характеристики клемм | |
| Длина оголяемой части | 18 мм |
| Сечение гибкого провода | 0,75 мм² ... 6 мм² |
| Сечение жесткого провода | 0,75 мм² ... 6 мм² |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Крепление | без |
| Условное обозначение | Разъем печатной платы |
| Штекерная система | POWER COMBICON 6 |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
