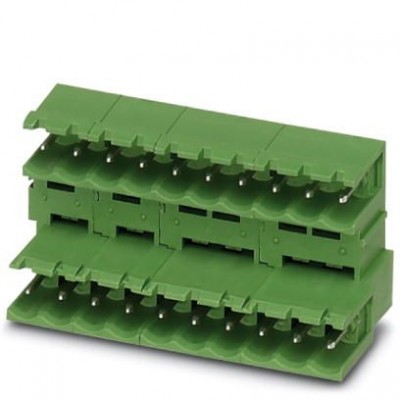

Ответная часть - MDSTB 2,5/ 2-G - 1762046
Описание
Корпусная часть для печатных плат, номинальный ток: 10 A, расчетное напряжение (III/2): 320 В, полюсов: 2, размер шага: 5 мм, цвет: зеленый, поверхность контакта: олово, монтаж: Пайка волной припоя, Для монтажа в ряд Крепежный фланец: артикул № 1736771, 1736768. Вместе со штыревыми частями MVSTB или FKCV должны использоваться вилки MVSTBW (или FKCVW) и MVSTBR (или FKCVR). Не допускается использовать со штыревыми частями TMSTBP!Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260704 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | PBT |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 10 A |
| Номинальный ток IN | 10 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (III/3) | 250 В |
| Серия изделий | MDSTB 2,5/..-G |
| Размеры | |
| Высота | 23,7 мм |
| Высота [ h ] | 26,9 мм |
| Диаметр отверстий | 1,4 мм |
| Длина [ l ] | 22,1 мм |
| Длина штыря под пайку | 3,2 мм |
| Размер a | 5 мм |
| Размеры штыря | 1 x 1 mm |
| Расстояние между штырями | 10,00 мм |
| Ширина [ w ] | 12,5 мм |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 5 мм |
| Дополнительные особенности | |
| Цвет | зеленый |
