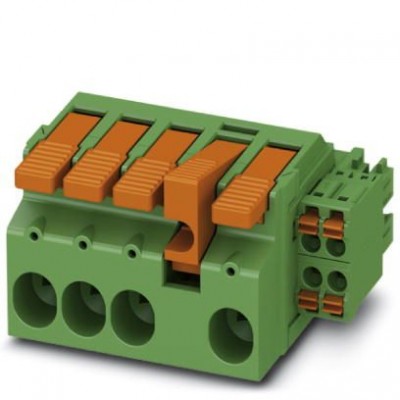

Гибридный штекер печатной платы - LPCH 6/ 4+4-STL4-7,62 - 1716987
Описание
Гибридный штекер для печатных плат, номинальный ток: 41 A, расчетное напряжение (III/2): 1000 В, полюсов: 8, размер шага: 7,62 мм, тип подключения: Пружинные зажимы Push-in, цвет: зеленый, поверхность контакта: оловоХарактеристики
| eCl@ss | |
| eCl@ss 8.0 | 27440309 |
| eCl@ss 9.0 | 27440309 |
| ETIM | |
| ETIM 5.0 | EC002638 |
| Воздушные пути и пути утечки | |
| Напряжение | 800 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное напряжение изоляции (III/3) | 800 В |
| Данные о материале - контакт | |
| Металлическая поверхность зоны контакта (покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 25 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Механические испытания (A) | |
| Спецификация испытания | DIN EN 61984 (VDE 0627) |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | горячее лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 41 A |
| Серия изделий | LPCH 6/..-STL |
| Тип контактов | Гнездовая часть |
| Размеры | |
| Высота [ h ] | 27,5 мм |
| Длина [ l ] | 48 мм |
| Ширина [ w ] | 47,92 мм |
| Соединительная способность | |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 6 мм² |
| Сечение провода AWG / kcmil | 18 ... 10 |
| Технические данные | |
| Полюсов | 8 |
| Размер шага | 7,62 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 18 мм |
| Сечение гибкого провода | 0,75 мм² ... 6 мм² |
| Сечение жесткого провода | 0,75 мм² ... 6 мм² |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Гибридный штекер печатной платы |
| Штекерная система | POWER COMBICON 6 Hybrid |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
