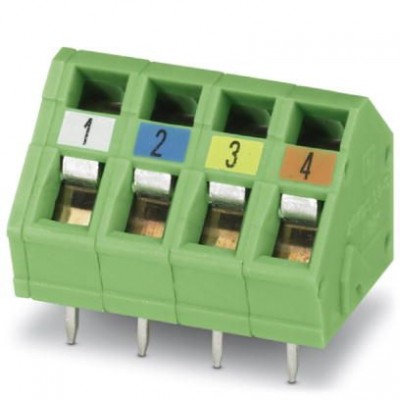

Клеммные блоки для печатного монтажа - ZFKDSA 1,5C-5,0- 4-EXPROFINET2 - 1033604
Описание
Клеммы для печатного монтажа, номинальный ток (Ex): 16 A, номинальное напряжение (Ex): 176 В, размер шага: 5 мм, полюсов: 4, тип подключения: Пружинный зажим, монтаж: Пайка волной припоя, цвет: зеленый. Клемма печатной платы соответствует требованиям «Директивы для PROFINET» в редакции от 05/2017Характеристики
| Design | |
| Цвет корпуса | многоцветный |
| eCl@ss | |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002643 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | горячее лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Серия изделий | ZFKDS(A) 1,5C-EX PROFINET |
| Тип монтажа | Пайка волной припоя |
| Последовательный интерфейс | |
| Расположение выводов | Линейное расположение выводов |
| Размеры | |
| Высота [ h ] | 16,5 мм |
| Диаметр отверстий | 1,1 мм |
| Длина [ l ] | 14,1 мм |
| Длина выводов [P] | 3,5 мм |
| Размеры штыря | 0,7 x 0,7 мм |
| Расстояние между штырями | 5,08 мм |
| Ширина [ w ] | 21 мм |
| Технические данные | |
| Полюсов | 4 |
| Размер шага | 5 мм |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 12,75 мм |
| Характеристики клемм | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Монтажные характеристики | |
| Тип подключения | Пружинный зажим |
