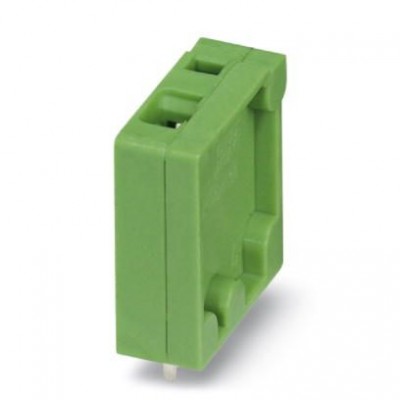

Клеммные блоки для печатного монтажа - ZFKDSA 1-V-6,35 - 1707357
Описание
Клеммы для печатного монтажа, номинальный ток: 12 A, номинальное напряжение: 200 В, размер шага: 3,81 мм, полюсов: 1, тип подключения: Пружинный зажим, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый. Конечная клемма для терминирования индивидуально подобранных блоков.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Номинальное сечение | 1 мм² |
| Номинальный ток IN | 12 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (III/3) | 200 В |
| Серия изделий | ZFKDS(A) 1-V |
| Размеры | |
| Высота | 16 мм |
| Диаметр отверстий | 1,2 мм |
| Длина [ l ] | 15,9 мм |
| Длина выводов [P] | 3,5 мм |
| Размеры штыря | 0,8 x 0,8 mm |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 3,81 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, макс. | 0,2 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| Длина снятия изоляции | 7,5 мм |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 26 |
