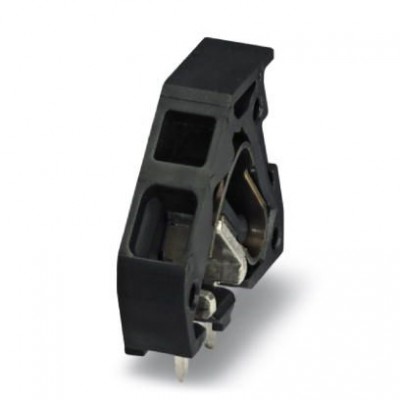

Клеммные блоки для печатного монтажа - ZFKDS 2,5-5,08 L THT - 1990261
Описание
Клеммы для печатного монтажа, номинальный ток: 24 A, номинальное напряжение: 320 В, размер шага: 5,08 мм, полюсов: 1, тип подключения: Пружинный зажим, монтаж: THR пайка, направление подключения, проводник/печатная плата: 45 °, цвет: черный. Пружинные клеммы для печатного монтажа (сквозной монтаж методом пайки оплавлением припоя), возможность установки в ряд любого количества клемм! Левая замыкающая клемма для ZFKDS 2,5-5,08 THT.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 24 A |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 24 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное напряжение (III/2) | 320 В |
| Расчетное напряжение (III/3) | 200 В |
| Серия изделий | ZFKDS 2,5-THT |
| Размеры | |
| Высота | 15 мм |
| Диаметр отверстий | 1,3 мм |
| Длина [ l ] | 16,85 мм |
| Длина выводов [P] | 3,5 мм |
| Размеры штыря | 0,8 x 0,8 mm |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 5,08 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Калиберная пробка | A3 |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
