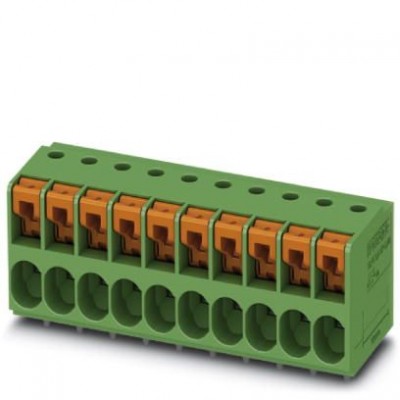

Клеммные блоки для печатного монтажа - TDPT 2,5/ 11-SP-5,08 - 1017512
Описание
Клеммы для печатного монтажа, номинальный ток: 32 A, номинальное напряжение: 400 В, размер шага: 5,08 мм, полюсов: 11, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленыйХарактеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| ETIM | |
| ETIM 5.0 | EC002643 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный путь утечки (II/2) | 3,2 мм |
| Минимальный путь утечки (III/2) | 3 мм |
| Минимальный путь утечки (III/3) | 4 мм |
| Напряжение | 320 В |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное напряжение изоляции (III/3) | 320 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Испытание на растяжение | |
| Сечение провода / тип кабеля / растягивающее усилие | 0,2 мм² / жесткий / > 10 Н 0,2 мм² / гибкий / > 10 Н 4 мм² / жесткий / > 60 Н 4 мм² / гибкий / > 60 Н |
| Испытания на долговечность (B) | |
| Спецификации по испытанию | в соответствии с МЭК 61760-1:2006-04 в соответствии с МЭК 60068-2-54:2006-04 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | гальваническое лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетный ток | 32 A |
| Серия изделий | TDPT 2,5/..-SP |
| Тип монтажа | Пайка волной припоя |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 105 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Последовательный интерфейс | |
| Расположение выводов | Линейное двойное расположение выводов |
| Размеры | |
| Диаметр отверстий | 1,4 мм |
| Длина [ l ] | 18 мм |
| Длина выводов [P] | 3,5 мм |
| Размер a | 50,8 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Расстояние между штырями | 8,7 мм |
| Ширина [ w ] | 56,68 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Сечение провода AWG / kcmil | 24 ... 12 |
| Технические данные | |
| Полюсов | 11 |
| Размер шага | 5,08 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 19 мм |
| Указания по применению | |
| Процесс | Пайка волной припоя |
| Характеристики клемм | |
| Длина оголяемой части | 10 мм |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² (Подсоединение кабеля при открытой точке подключения) 0,75 мм² ... 4 мм² (Зажим push-in) |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
