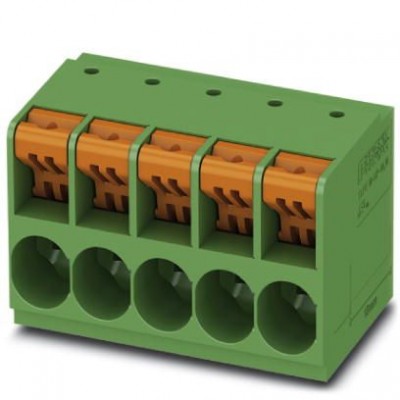

Клеммные блоки для печатного монтажа - TDPT 16/ 4-SP-10,16-ZB - 1017533
Описание
Клеммы для печатного монтажа, номинальный ток: 76 A, номинальное напряжение: 1000 В, размер шага: 10,16 мм, полюсов: 4, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленыйХарактеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| ETIM | |
| ETIM 5.0 | EC002643 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный путь утечки (II/2) | 5,5 мм |
| Минимальный путь утечки (III/2) | 8 мм |
| Минимальный путь утечки (III/3) | 10 мм |
| Напряжение | 800 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное напряжение изоляции (III/3) | 800 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Испытание на растяжение | |
| Испытание на растяжение | Испытание проведено DIN EN 60999-1 (VDE 0609-1):2000-12 1 мин В процессе проверки провода не должны выскакивать из клеммы или ломаться рядом с местом зажима. 21,4 °C 21,7 °C 59,7 % 53,7 % DIN EN 60999-1 (VDE 0609-1):2000-12 Испытание проведено |
| Сечение провода / тип кабеля / растягивающее усилие | 0,75 мм² жесткий 30 Н > 0,75 мм² / жесткий / > 30 Н 0,75 мм² гибкий 30 Н > 0,75 мм² / гибкий / > 30 Н 16 мм² жесткий 100 Н > 16 мм² / жесткий / > 100 Н 16 мм² гибкий 100 Н > 16 мм² / гибкий / > 100 Н |
| Испытания на долговечность (B) | |
| Спецификации по испытанию | в соответствии с МЭК 61760-1:2006-04 в соответствии с МЭК 60068-2-54:2006-04 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | гальваническое лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 76 A |
| Серия изделий | TDPT 16/..-SP |
| Тип монтажа | Пайка волной припоя |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 105 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Подключение и метод кабельной разводки | |
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 Испытание проведено |
| Последовательный интерфейс | |
| Расположение выводов | Зигзагообр. разводка выводов W |
| Размеры | |
| Диаметр отверстий | 2 мм |
| Длина [ l ] | 31,9 мм |
| Длина выводов [P] | 3,5 мм |
| Размер a | 30,48 мм |
| Размеры штыря | 1,2 x 1 мм |
| Ширина [ w ] | 38,06 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,75 мм² ... 6 мм² |
| Один проводник/точка подключения многопроволочная GRP | 0,75 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 16 мм² |
| Сечение провода AWG / kcmil | 20 ... 6 |
| Технические данные | |
| Полюсов | 4 |
| Размер шага | 10,16 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 31,2 мм |
| Указания по применению | |
| Процесс | Пайка волной припоя |
| Характеристики клемм | |
| Длина оголяемой части | 18 мм |
| Сечение гибкого провода | 0,75 мм² ... 16 мм² |
| Сечение жесткого провода | 0,75 мм² ... 16 мм² (Подсоединение кабеля при открытой точке подключения) 1,5 мм² ... 16 мм² (Зажим push-in) |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
