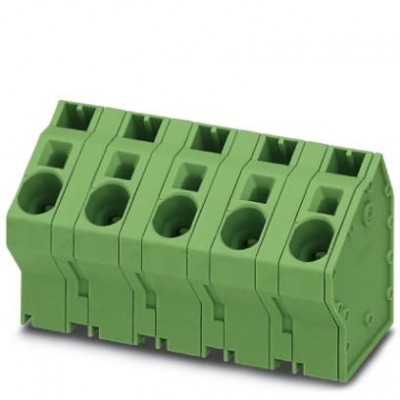

Клеммные блоки для печатного монтажа - SPTA 16/ 2-15,0-ZB - 1034122
Описание
Клеммы для печатного монтажа, номинальный ток: 76 A, номинальное напряжение: 1000 В, размер шага: 15 мм, полюсов: 2, тип подключения: Пружинные зажимы Push-in, направление подключения, проводник/печатная плата: 60 °, цвет: зеленыйХарактеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| ETIM | |
| ETIM 5.0 | EC002643 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 5,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 8 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 8 мм |
| Минимальный путь утечки (II/2) | 5,5 мм |
| Минимальный путь утечки (III/2) | 8 мм |
| Минимальный путь утечки (III/3) | 12,5 мм |
| Напряжение | 1000 В |
| Расчетное напряжение изоляции (II/2) | 1000 В |
| Расчетное напряжение изоляции (III/3) | 1000 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (10 - 16 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (10 - 16 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Испытание на растяжение | |
| Испытание на растяжение | Испытание проведено DIN EN 60999-1 (VDE 0609-1):2000-12 1 мин В процессе проверки провода не должны выскакивать из клеммы или ломаться рядом с местом зажима. 22,8 °C 22,9 °C 72,7 % 72,5 % DIN EN 60999-1 (VDE 0609-1):2000-12 Испытание проведено |
| Сечение провода / тип кабеля / растягивающее усилие | 0,75 мм² жесткий 30 Н > 0,75 мм² гибкий 30 Н > 10 мм² жесткий 90 Н > 16 мм² гибкий 100 Н > |
| Механические испытания в соответствии со стандартом | |
| Контроль размеров | Испытание проведено DIN EN 60512-1-2:2003-01 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | гальваническое лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетный ток | 76 A |
| Серия изделий | SPTA 16/ |
| Тип монтажа | Пайка волной припоя |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Подключение и метод кабельной разводки | |
| Испытание - Множественное под- и отключение | DIN EN 60999-1 (VDE 0609-1):2000-12 Испытание проведено |
| Испытание на повреждение и расшатывание проводника | DIN EN 60999-1 (VDE 0609-1):2000-12 Испытание проведено |
| Проверка подсоединения проводника | Заизолированный конец самого большого проводника вводится в отверстие клеммы полностью и без приложения большого усилия. |
| Результат проверки | Испытание проведено |
| Размеры | |
| Высота [ h ] | 42,2 мм |
| Диаметр отверстий | 1,7 мм |
| Длина [ l ] | 32,7 мм |
| Длина выводов [P] | 4,1 мм |
| Размер a | 15 мм |
| Размеры штыря | 1,2 x 1 мм |
| Ширина [ w ] | 26,8 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,75 мм² ... 4 мм² |
| Один проводник/точка подключения многопроволочная GRP | 0,75 мм² ... 16 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм² ... 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 16 мм² |
| Сечение провода AWG / kcmil | 18 ... 4 |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 15 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 38,13 мм |
| Характеристики клемм | |
| Длина оголяемой части | 18 мм |
| Сечение гибкого провода | 0,75 мм² ... 16 мм² |
| Сечение жесткого провода | 0,75 мм² ... 10 мм² (Подсоединение кабеля при открытой точке подключения) 2,5 мм² ... 10 мм² (Зажим push-in) |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 1000 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
