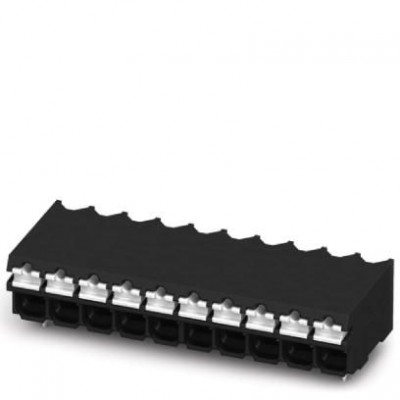

Клеммные блоки для печатного монтажа - SPT-SMD 1,5/ 2-H-3,5 R24 - 1824527
Описание
Клеммы для печатного монтажа, номинальный ток: 13,5 A, номинальное напряжение: 160 В, размер шага: 3,5 мм, полюсов: 2, тип подключения: Пружинные зажимы Push-in, монтаж: SMD пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черный. В наличии образцы в количестве SAMPLE SPT...Характеристики
| Design | |
| Цвет корпуса | черный |
| eCl@ss | |
| eCl@ss 4.0 | 27141111 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 1,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 1,5 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 1,5 мм |
| Минимальный путь утечки (II/2) | 3,2 мм |
| Минимальный путь утечки (III/2) | 1,6 мм |
| Минимальный путь утечки (III/3) | 2,5 мм |
| Напряжение | 160 В |
| Расчетное напряжение изоляции (II/2) | 320 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Данные по упаковке | |
| Внешний размер катушки [W2] | 30,4 мм |
| Диаметр катушки [A] | 330 мм |
| Количество в одной упаковке | 300 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Прозрачный мешок |
| Форма упаковки | Ремень |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Качество поверхности | горячее лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Серия изделий | SPT 1,5/..-H-SMD |
| Тип монтажа | SMD пайка |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Последовательный интерфейс | |
| Расположение выводов | Линейные размеры планшета |
| Размеры | |
| Высота [ h ] | 9,7 мм |
| Диаметр отверстий | 1,1 мм |
| Длина [ l ] | 13,6 мм |
| Длина выводов [P] | 2 мм |
| Размер a | 3,5 мм |
| Размеры штыря | 0,7 x 0,3 мм |
| Расстояние между штырями | 7 мм |
| Ширина [ w ] | 7,5 мм |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 3,5 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 7,7 мм |
| Указания по применению | |
| Классификационная температура Tc | 260 °C |
| Процесс | Пайка оплавлением |
| Уровень чувствительности к влажности | MSL 1 |
| Циклы пайки методом оплавления | 3 |
| Характеристики клемм | |
| Длина оголяемой части | 8 мм |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 160 В |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
