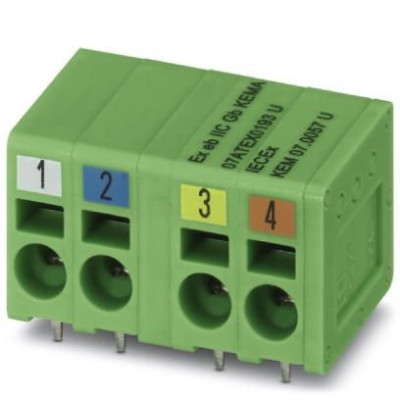

Клеммные блоки для печатного монтажа - SPT 2,5/ 4-H-EX PROFINET 2 - 1034522
Описание
Клеммы для печатного монтажа, номинальный ток (Ex): 23 A, номинальное напряжение (Ex): 176 В, размер шага: 5 мм, полюсов: 4, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, цвет: зеленый. Клемма печатной платы соответствует требованиям «Директивы для PROFINET» в редакции от 05/2017Характеристики
| Design | |
| Цвет корпуса | многоцветный |
| eCl@ss | |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC002643 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (4 - 8 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Общие сведения | |
| Качество поверхности | горячее лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Серия изделий | SPT 2,5/..-H-EX PROFINET |
| Тип монтажа | Пайка волной припоя |
| Последовательный интерфейс | |
| Расположение выводов | Линейное двойное расположение выводов |
| Размеры | |
| Высота [ h ] | 16 мм |
| Диаметр отверстий | 1,1 мм |
| Длина [ l ] | 14,4 мм |
| Длина выводов [P] | 2,5 мм |
| Размер a | 15 мм |
| Размеры штыря | 0,8 x 0,8 мм |
| Расстояние между штырями | 8,2 мм |
| Ширина [ w ] | 23,9 мм |
| Технические данные | |
| Полюсов | 4 |
| Размер шага | 5 мм |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 13,5 мм |
| Характеристики клемм | |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы Push-in |
