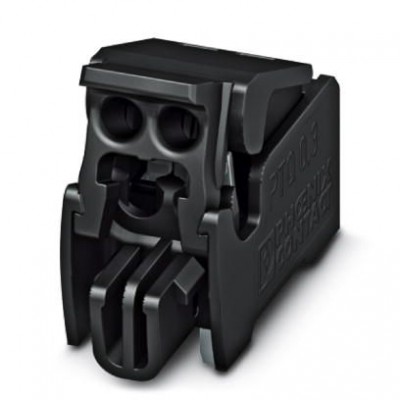

Клеммные блоки для печатного монтажа - PTQ 0,3/ 2-2,5-L THR R32 - 1703375
Описание
Клеммы для печатного монтажа, номинальный ток: 4 A, номинальное напряжение: 160 В, размер шага: 2,5 мм, полюсов: 2, тип подключения: Ножевые контакты, монтаж: THR пайка, направление подключения, проводник/печатная плата: 0 °, цвет: черныйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002637 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 34131203 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | IIIa |
| Изоляционный материал | LCP |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 4 A |
| Номинальное сечение | 0,34 мм² |
| Номинальный ток IN | 4 A |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 200 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (III/3) | 160 В |
| Серия изделий | PTQ 0,3/..-THR |
| Размеры | |
| Высота | 8 мм |
| Высота [ h ] | 8 мм |
| Диаметр отверстий | 1,1 мм |
| Длина [ l ] | 17,55 мм |
| Длина выводов [P] | 2 мм |
| Размер a | 2,5 мм |
| Размеры штыря | 0,9 x 0,4 |
| Расстояние между штырями | 2,5 мм |
| Ширина [ w ] | 7 мм |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 2,5 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 0,34 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 0,34 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение провода AWG макс. | 22 |
| Сечение провода AWG мин. | 26 |
