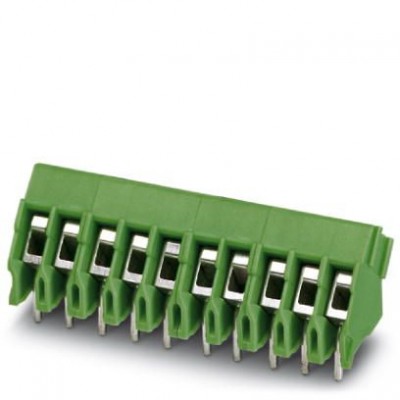

Клеммные блоки для печатного монтажа - PTA 1,5/ 29-3,5 - 1702231
Описание
Клеммы для печатного монтажа, номинальный ток: 17,5 A, номинальное напряжение: 200 В, размер шага: 3,5 мм, полюсов: 29, тип подключения: Винтовые зажимы с элементом для защиты провода, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 45 °, цвет: зеленыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607XX |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27260705 |
| eCl@ss 7.0 | 27440309 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002638 |
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211810 |
| UNSPSC 7.0901 | 39121409 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 17,5 A |
| Номинальное сечение | 1,5 мм² |
| Номинальный ток IN | 17,5 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 400 В |
| Расчетное напряжение (III/2) | 200 В |
| Расчетное напряжение (III/3) | 160 В |
| Серия изделий | PTA 1,5 |
| Размеры | |
| Высота | 9,9 мм |
| Высота [ h ] | 13,4 мм |
| Диаметр отверстий | 1,2 мм |
| Длина [ l ] | 11,2 мм |
| Длина выводов [P] | 3,5 мм |
| Размер a | 52,5 мм |
| Размеры штыря | 0,9 mm |
| Расстояние между штырями | 3,5 мм |
| Резьба винтов | M2 |
| Ширина [ w ] | 56 мм |
| Технические данные | |
| Полюсов | 29 |
| Размер шага | 3,5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, макс. | 0,5 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,14 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,14 мм² |
| Длина снятия изоляции | 5 мм |
| Мин. момент затяжки | 0,22 Нм |
| Момент затяжки, макс. | 0,25 Нм |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 26 |
