Клеммные блоки для печатного монтажа - MKKDS 1,5/ 3 - 1725025
Описание

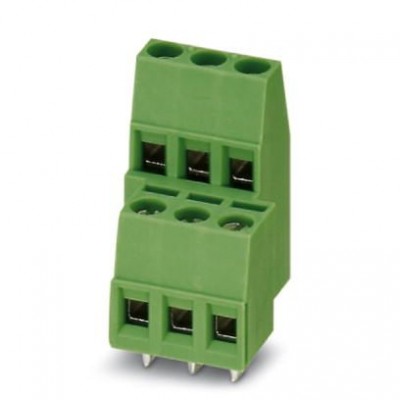

Клеммы для печатного монтажа, номинальный ток: 17,5 A, номинальное напряжение: 400 В, размер шага: 5 мм, полюсов: 3, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!Характеристики
| Design | |
| Цвет корпуса | зеленый (6021) |
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Воздушные пути и пути утечки | |
| Напряжение | 250 В |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное напряжение изоляции (III/3) | 250 В |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность зоны пайки (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Металлическая поверхность точки подключения (промежуточное покрытие) | Никель (2 - 3 мкм Ni) |
| Данные по упаковке | |
| Количество в одной упаковке | 100 |
| Наименование, количество в одной упаковке | Шт. |
| Форма упаковки | в картонной коробке |
| Общие сведения | |
| Группа изоляционного материала | I |
| Количество ярусов | 2 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетный ток | 17,5 A |
| Серия изделий | MKKDS 1,5 |
| Тип монтажа | Пайка волной припоя |
| Последовательный интерфейс | |
| Расположение выводов | Линейное расположение выводов |
| Размеры | |
| Высота [ h ] | 28,7 мм |
| Диаметр отверстий | 1,3 мм |
| Длина [ l ] | 21,4 мм |
| Длина выводов [P] | 3,5 мм |
| Размер a | 10 мм |
| Размеры штыря | 0,9 x 0,9 мм |
| Резьба винтов | M3 |
| Ширина [ w ] | 17,5 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения | 0,14 мм² ... 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 0,5 мм² |
| 2 жестких провода одинакового сечения | 0,14 мм² ... 1 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1 мм² |
| Сечение провода AWG / kcmil | 26 ... 14 |
| Технические данные | |
| Полюсов | 3 |
| Размер шага | 5 мм |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 25,2 мм |
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Характеристики клемм | |
| Длина оголяемой части | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Форма привода, головка винта | прямой шлиц (L) |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 400 В |
| Монтажные характеристики | |
| Тип подключения | Винтовой зажим с натяжной гильзой |
