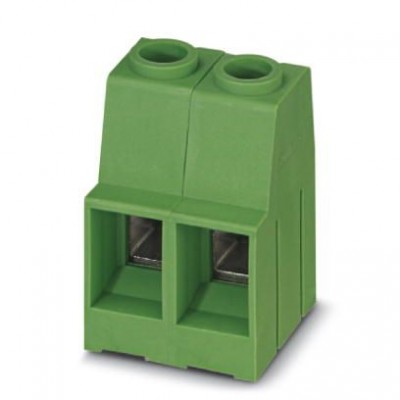

Клеммные блоки для печатного монтажа - MKDSP 10HV/ 2-10,16 - 1929517
Описание
Клеммы для печатного монтажа, номинальный ток: 76 A, номинальное напряжение: 1000 В, размер шага: 10,16 мм, полюсов: 2, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 76 A (для кабеля сечением 16 мм² Поперечное сечение) |
| Номинальное сечение | 10 мм² |
| Номинальный ток IN | 76 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 8 кВ |
| Расчетное импульсное напряжение (III/3) | 8 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 1000 В |
| Расчетное напряжение (III/3) | 690 В |
| Серия изделий | MKDSP 10HV |
| Размеры | |
| Высота | 30,8 мм |
| Высота [ h ] | 30,48 мм |
| Диаметр отверстий | 1,5 мм |
| Длина [ l ] | 22 мм |
| Длина выводов [P] | 20,32 мм |
| Размер a | 10,16 мм |
| Размеры штыря | 1 x 0,9 mm |
| Расстояние между штырями | 10,16 мм |
| Резьба винтов | M4 |
| Ширина [ w ] | 20,32 мм |
| Технические данные | |
| Полюсов | 2 |
| Размер шага | 10,16 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 2,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, макс. | 4 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 4 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,5 мм² |
| Длина снятия изоляции | 10 мм |
| Калиберная пробка | B6 |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 16 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
