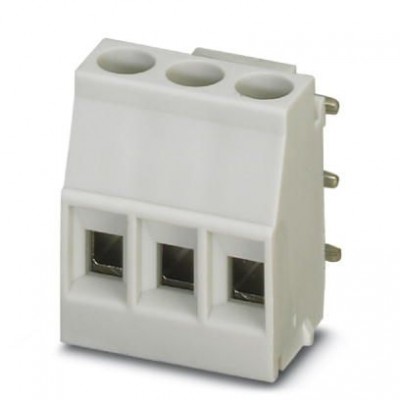

Клеммные блоки для печатного монтажа - MKDSO 2,5/ 3-R KMGY - 2854092

Описание

Клеммы для печатного монтажа, номинальный ток: 24 A, номинальное напряжение: 400 В, размер шага: 5 мм, полюсов: 3, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: светло-серый. Изделие с боковым расположением выводов

Характеристики

eCl@ss
eCl@ss 4.0 27180401
eCl@ss 4.1 27180401
eCl@ss 5.0 27180506
eCl@ss 5.1 27141190
eCl@ss 6.0 27141190
eCl@ss 7.0 27141190
eCl@ss 8.0 27440401
eCl@ss 9.0 27440401
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC001031
ETIM 3.0 EC001031
ETIM 4.0 EC002643
ETIM 5.0 EC002643
ETIM 6.0 EC002643
UNSPSC
UNSPSC 11 31261501
UNSPSC 12.01 31261501
UNSPSC 13.2 39121432
UNSPSC 6.01 31261501
UNSPSC 7.0901 31261501
Общие сведения
Группа изоляционного материала I
Изоляционный материал PA
Класс воспламеняемости согласно UL 94 V0
Максимальный ток нагрузки 24 A
Номинальное сечение 2,5 мм²
Номинальный ток IN 24 A
Подключение согласно стандарту EN-VDE
Расчетное импульсное напряжение (II/2) 4 кВ
Расчетное импульсное напряжение (III/2) 4 кВ
Расчетное импульсное напряжение (III/3) 4 кВ
Расчетное напряжение (II/2) 630 В
Расчетное напряжение (III/2) 400 В
Расчетное напряжение (III/3) 250 В
Серия изделий MKDSO 2,5/..-R
Размеры
Высота 18 мм
Диаметр отверстий 1,4 мм
Длина [ l ] 15,3 мм
Длина выводов [P] 3,5 мм
Размер a 10 мм
Размеры штыря 0,8 x 1
Резьба винтов M3
Технические данные
Полюсов 3
Размер шага 5 мм
Характеристики клемм
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. 0,75 мм²
2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. 0,25 мм²
2 гибких провода одинакового сечения, макс. 0,75 мм²
2 гибких провода одинакового сечения, мин. 0,14 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. 1,5 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. 0,5 мм²
2 жестких провода одинакового сечения, макс. 0,75 мм²
2 жестких провода одинакового сечения, мин. 0,14 мм²
Длина снятия изоляции 8 мм
Калиберная пробка A2
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. 2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. 0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. 2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. 0,25 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,14 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 26

Рекомендуемые товары

28 050 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2854092
  • Наличие: Предзаказ
  • GTIN: 4017918459017
  • Цена указана за упаковку: 250 шт
