Клеммные блоки для печатного монтажа - MKDSN 2,5/18 - 1708006
Описание

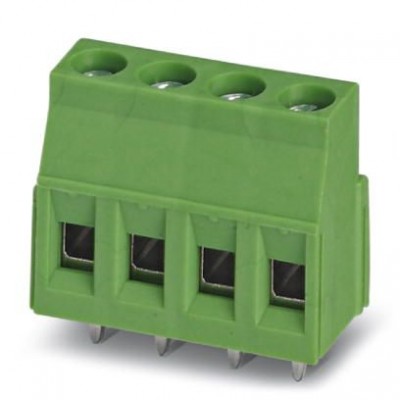

Клеммы для печатного монтажа, номинальный ток: 16 A, номинальное напряжение: 400 В, размер шага: 5 мм, полюсов: 18, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 16 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (III/3) | 250 В |
| Серия изделий | MKDSN 2,5 |
| Размеры | |
| Высота | 15 мм |
| Высота [ h ] | 18,5 мм |
| Диаметр отверстий | 1,3 мм |
| Длина [ l ] | 9,5 мм |
| Длина выводов [P] | 3,5 мм |
| Размер a | 85 мм |
| Размеры штыря | 0,8 x 0,9 mm |
| Расстояние между штырями | 5 мм |
| Резьба винтов | M3 |
| Ширина [ w ] | 90 мм |
| Технические данные | |
| Полюсов | 18 |
| Размер шага | 5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,75 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Длина снятия изоляции | 6,5 мм |
| Калиберная пробка | A3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
