| eCl@ss |
| eCl@ss 4.0 |
27141109 |
| eCl@ss 4.1 |
27141109 |
| eCl@ss 5.0 |
27141190 |
| eCl@ss 5.1 |
27141190 |
| eCl@ss 6.0 |
27261101 |
| eCl@ss 7.0 |
27440401 |
| eCl@ss 8.0 |
27440401 |
| eCl@ss 9.0 |
27440401 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC001121 |
| ETIM 4.0 |
EC002643 |
| ETIM 5.0 |
EC002643 |
| ETIM 6.0 |
EC002643 |
| UNSPSC |
| UNSPSC 11 |
39121432 |
| UNSPSC 12.01 |
39121432 |
| UNSPSC 13.2 |
39121432 |
| UNSPSC 6.01 |
30211801 |
| UNSPSC 7.0901 |
39121432 |
| Общие сведения |
| Номинальное сечение |
2,5 мм² |
| Номинальный ток IN |
24 A |
| Подключение согласно стандарту |
EN-VDE |
| Расчетное импульсное напряжение (II/2) |
4 кВ |
| Расчетное импульсное напряжение (III/2) |
4 кВ |
| Расчетное импульсное напряжение (III/3) |
4 кВ |
| Расчетное напряжение (II/2) |
630 В |
| Расчетное напряжение (III/2) |
400 В |
| Расчетное напряжение (III/3) |
250 В |

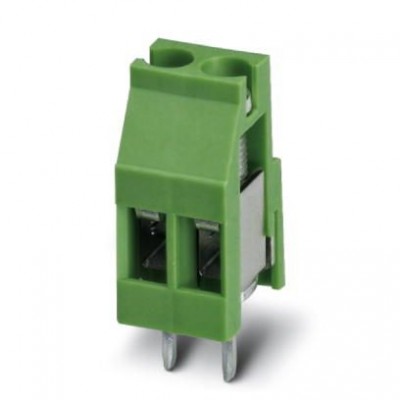

| Серия изделий |
MKDS 3 |
| Размеры |
| Высота |
18 мм |
| Высота [ h ] |
23 мм |
| Диаметр отверстий |
1,3 мм |
| Длина [ l ] |
11,2 мм |
| Длина выводов [P] |
5 мм |
| Размер a |
5 мм |
| Размеры штыря |
0,9 x 0,9 mm |
| Расстояние между штырями |
5 мм |
| Резьба винтов |
M3 |
| Ширина [ w ] |
10 мм |
| Технические данные |
| Полюсов |
2 |
| Размер шага |
5 мм |
| Характеристики клемм |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. |
0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. |
0,25 мм² |
| 2 гибких провода одинакового сечения, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, мин. |
0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. |
1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. |
0,5 мм² |
| 2 жестких провода одинакового сечения, макс. |
1,5 мм² |
| 2 жестких провода одинакового сечения, мин. |
0,2 мм² |
| Длина снятия изоляции |
8 мм |
| Калиберная пробка |
A3 |
| Мин. момент затяжки |
0,5 Нм |
| Момент затяжки, макс. |
0,6 Нм |
| Сечение провода AWG макс. |
12 |
| Сечение провода AWG мин. |
24 |
