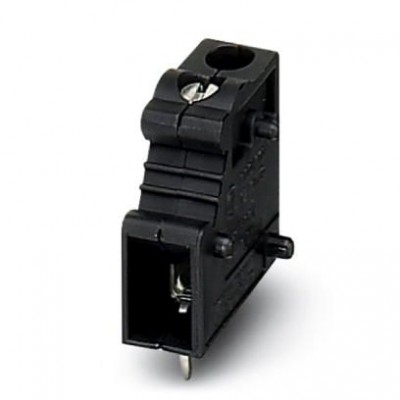

Клеммные блоки для печатного монтажа - GKDS-EX - 1709203
Описание
Клеммы для печатного монтажа, номинальный ток: 20 A, номинальное напряжение: 630 В, размер шага: 7,5 мм, полюсов: 1, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: черный. Возможна установка в ряд модулей с различным количеством полюсов (контактов)! С двух сторон каждой клеммной группы предусмотрены фланцевые пластины GRZ 2,5V-EX (1706112). При установке более 10 клемм для каждой последующей группы из 10 клемм необходима дополнительная фланцевая пластина. При использовании детали для увеличения шага GRZ 2,5-EX (1724628) макс. рабочее напряжение повышается до 420 В.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V2 |
| Максимальный ток нагрузки | 26 A |
| Номинальное сечение | 2,5 мм² |
| Номинальный ток IN | 20 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 6 кВ |
| Расчетное импульсное напряжение (III/2) | 6 кВ |
| Расчетное импульсное напряжение (III/3) | 6 кВ |
| Расчетное напряжение (II/2) | 1000 В |
| Расчетное напряжение (III/2) | 630 В |
| Расчетное напряжение (III/3) | 275 В |
| Серия изделий | GKDS-EX |
| Размеры | |
| Высота | 20 мм |
| Высота [ h ] | 19,5 мм |
| Диаметр отверстий | 1,4 мм |
| Длина [ l ] | 19 мм |
| Длина выводов [P] | 5 мм |
| Размеры штыря | 1,1 X 0,8 mm |
| Резьба винтов | M3 |
| Ширина [ w ] | 7,5 мм |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 7,5 мм |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 0,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 жестких провода одинакового сечения, макс. | 1,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A3 |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
