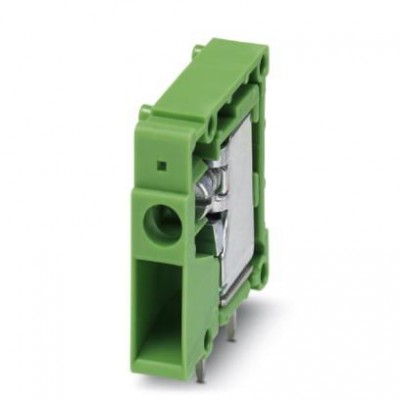

Клеммные блоки для печатного монтажа - FRONT 4-H-6,35 - 1703050
Описание
Клеммы для печатного монтажа, номинальный ток: 32 A, номинальное напряжение: 320 В, размер шага: 6,35 мм, полюсов: 1, тип подключения: Фронтальные винтовые зажимы, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 0 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!Характеристики
| Design | |
| Цвет корпуса | зеленый |
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Воздушные пути и пути утечки | |
| Минимальный воздушный путь - неоднородное поле (II/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/2) | 3 мм |
| Минимальный воздушный путь - неоднородное поле (III/3) | 3 мм |
| Минимальный путь утечки (II/2) | 3,2 мм |
| Минимальный путь утечки (III/2) | 1,6 мм |
| Минимальный путь утечки (III/3) | 4 мм |
| Напряжение | 320 В |
| Расчетное напряжение изоляции (II/2) | 630 В |
| Расчетное напряжение изоляции (III/3) | 320 В |
| Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Данные о материале - контакт | |
| Металлическая поверхность зоны пайки (покрытие) | Олово (4 - 8 мкм Sn) |
| Металлическая поверхность точки подключения (внешнее покрытие) | Олово (5 - 7 мкм Sn) |
| Данные по упаковке | |
| Количество в одной упаковке | 50 |
| Наименование, количество в одной упаковке | Шт. |
| Тип упаковки | Картон |
| Форма упаковки | в картонной коробке |
| Общие сведения | |
| Группа изоляционного материала | I |
| Качество поверхности | горячее лужение |
| Количество ярусов | 1 |
| Материал, контакт | Сплав меди |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетный ток | 32 A |
| Серия изделий | FRONT 4-H |
| Тип монтажа | Пайка волной припоя |
| Окружающие условия | |
| Температура окружающей среды (при монтаже) | -5 °C ... 100 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Последовательный интерфейс | |
| Расположение выводов | Линейное расположение выводов |
| Размеры | |
| Высота [ h ] | 33 мм |
| Диаметр отверстий | 1,3 мм |
| Длина [ l ] | 26 мм |
| Длина выводов [P] | 5 мм |
| Размер a | 6,35 мм |
| Размеры штыря | 1 x 0,8 мм |
| Резьба винтов | M3 |
| Ширина [ w ] | 7,85 мм |
| Соединительная способность | |
| 2 гибких провода одинакового сечения | 0,5 мм² ... 1,5 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH | 0,25 мм² ... 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH | 0,5 мм² ... 1 мм² |
| 2 жестких провода одинакового сечения | 0,5 мм² ... 1,5 мм² |
| Один проводник/точка подключения многопроволочная GRP | 0,5 мм² ... 6 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,5 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,5 мм² ... 4 мм² |
| Сечение провода AWG / kcmil | 20 ... 10 |
| Технические данные | |
| Полюсов | 1 |
| Размер шага | 6,35 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C |
| Указание размеров изделия | |
| Монтажная высота (высота без паечного штифта) | 26 мм |
| Подпись к рисунку | Схематичное изображение - более подробную информацию см. в чертеже изделия, размещенном в разделе загрузок |
| Характеристики клемм | |
| Длина оголяемой части | 14 мм |
| Сечение гибкого провода | 0,5 мм² ... 6 мм² |
| Сечение жесткого провода | 0,5 мм² ... 6 мм² |
| Указание | Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201 |
| Характеристики товаров | |
| Условное обозначение | Клеммные блоки для печатного монтажа |
| Электрические параметры | |
| Расчетное напряжение изоляции (III/2) | 320 В |
| Монтажные характеристики | |
| Тип подключения | Фронтальные винтовые зажимы |
