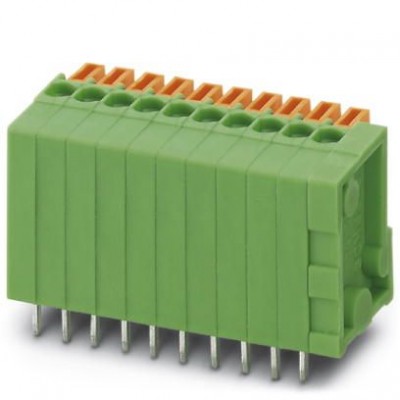

Клеммные блоки для печатного монтажа - FFKDSA1/V-2,54-20 - 1789126
Описание
Клеммы для печатного монтажа, номинальный ток: 6 A, номинальное напряжение: 160 В, размер шага: 2,54 мм, полюсов: 20, тип подключения: Пружинные зажимы Push-in, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый. Возможна установка в ряд модулей с различным количеством полюсов (контактов)!Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141109 |
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27141190 |
| eCl@ss 6.0 | 27261101 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001121 |
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| UNSPSC | |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211801 |
| UNSPSC 7.0901 | 39121432 |
| Общие сведения | |
| Группа изоляционного материала | I |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальное сечение | 0,5 мм² |
| Номинальный ток IN | 6 A |
| Подключение согласно стандарту | EN-VDE |
| Расчетное импульсное напряжение (II/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/2) | 2,5 кВ |
| Расчетное импульсное напряжение (III/3) | 2,5 кВ |
| Расчетное напряжение (II/2) | 320 В |
| Расчетное напряжение (III/2) | 160 В |
| Расчетное напряжение (III/3) | 63 В |
| Серия изделий | FFKDS(A) 0,5/..-V |
| Размеры | |
| Высота | 13,6 мм |
| Высота [ h ] | 17 мм |
| Диаметр отверстий | 1,1 мм |
| Длина [ l ] | 12,6 мм |
| Длина выводов [P] | 3,4 мм |
| Размер a | 48,26 мм |
| Размеры штыря | 0,5 x 0,8 mm |
| Расстояние между штырями | 5,08 мм |
| Ширина [ w ] | 53,3 мм |
| Технические данные | |
| Полюсов | 20 |
| Размер шага | 2,54 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 11 мм |
| Сечение провода AWG макс. | 20 |
| Сечение провода AWG мин. | 26 |
