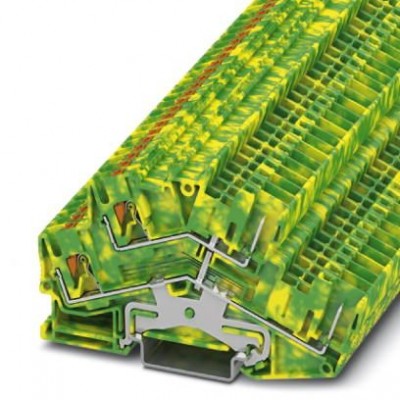

Двухъярусная заземляющая клемма - PTTBS 2,5/2P-PE - 3211263

Name: Двухъярусная заземляющая клемма - PTTBS 2,5/2P-PE - 3211263
Brand: Phoenix Contact
SKU: 3211263
Price: 19951 RUB
Availability: InStock

Описание

Двухъярусная заземляющая клемма, тип подключения: Зажимы Push-in, cечение: 0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 5,2 мм, цвет: желто-зел., тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 5.1	27141118
eCl@ss 6.0	27141141
eCl@ss 8.0	27141141
eCl@ss 9.0	27141141
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000901
ETIM 6.0	EC000901
UNSPSC
UNSPSC 13.2	39121410
Общие сведения
ASD-уровень	0,964 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ударов в 1 направлении	3
Количество ярусов	2
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное сечение	2,5 мм²
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec.; UL 746 B)	130 °C
Подключение согласно стандарту	МЭК 60947-7-1
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	6 кВ
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Ускорение	0,58г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота NS 35/15	62,5 мм
Высота NS 35/7,5	55 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	92,6 мм
Размер шага	5,2 мм
Ширина	5,2 мм
Характеристики изолятора
Циклы установки, механич.	100
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина оголяемой части	8 мм ... 10 мм
Калиберная пробка	A3
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,14 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	26
Дополнительные особенности
Цвет	желто-зел.
Электротехнические характеристики
Категория перенапряжения	III
