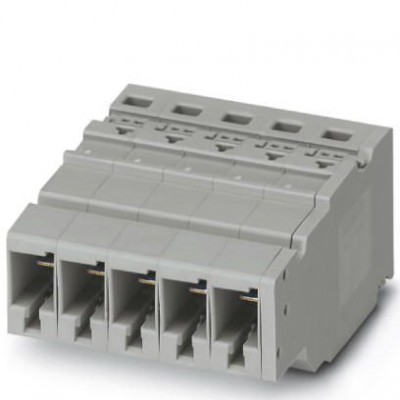

Соединитель COMBI - PPC 6/5 - 3000697
Описание
Соединитель COMBI, номинальное напряжение: 1000 В, номинальный ток: 41 A, тип подключения: Разъемное подключение / Push-in, количество точек подсоединения: 2, полюсов: 5, cечение:0,5 мм² - 10 мм², AWG: 20 - 8, ширина: 41 мм, высота: 24,7 мм, цвет: cерыйХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27260701 |
| eCl@ss 6.0 | 27141151 |
| eCl@ss 7.0 | 27141151 |
| eCl@ss 8.0 | 27141151 |
| eCl@ss 9.0 | 27141151 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC002021 |
| ETIM 5.0 | EC002021 |
| ETIM 6.0 | EC002021 |
| UNSPSC | |
| UNSPSC 11 | 39121402 |
| UNSPSC 12.01 | 39121402 |
| UNSPSC 13.2 | 39121402 |
| UNSPSC 6.01 | 30211802 |
| UNSPSC 7.0901 | 39121402 |
| Общие сведения | |
| ASD-уровень | 0,964 (м/с2)2/Гц |
| NF F16-101, NF F10-102 класс F | 2 |
| NF F16-101, NF F10-102 класс I | 2 |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Группа изоляционного материала | I |
| Заданное значение испытательного импульсного напряжения | 9,8 кВ |
| Заданное значение испытательного переменного напряжения | 4,26 кВ |
| Изоляционный материал | PA |
| Испытание на устойчивость к воздействию короткого замыкания Сечение провода | 6 мм² |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Кислородный индекс (DIN EN ISO 4589-2) | >32 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Количество точек подключения | 2 |
| Количество ударов в 1 направлении | 3 |
| Количество ярусов | 1 |
| Кратковременный ток | 0,72 кA |
| Макс. мощность потерь при номинальных условиях | 1,31 Вт |
| Максимальный ток нагрузки | 41 A (для кабеля сечением 6 мм²) |
| Метод испытаний с контрольным пламенем (DIN EN 60695-11-10) | V0 |
| Направления испытания | X-, Y- и Z-ось |
| Номинальное напряжение UN | 1000 В |
| Номинальное сечение | 6 мм² |
| Номинальный ток IN | 41 A |
| Область применения | Железнодорожная индустрия Машиностроение Производство комплектного оборудования |
| Огнестойкость для рельсовых транспортных средств (DIN 5510-2) | Испытание проведено |
| Открытая боковая стенка | Да |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия | 30 c |
| Потенциалы | 5 |
| Продолжительность испытания на каждую ось | 5 ч |
| Продолжительность удара | 30 мс |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Расчетное импульсное напряжение | 8 кВ |
| Результат испытаний импульсным напряжением | Испытание проведено |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Результат испытания на ударопрочность | Испытание проведено |
| Результат испытания с изменением напряжения | Испытание проведено |
| Результат проверки стойкости к току КЗ | Испытание проведено |
| Результат термических испытаний | Испытание проведено |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Ускорение | 0,58г |
| Форма удара | Полусинусоида |
| Частота испытания | от f1= 5 Гц до f2= 150 Гц |
| Размеры | |
| Высота | 24,7 мм |
| Ширина крышки | 2,2 мм |
| Стандарты и предписания | |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 |
| Технические данные | |
| Длина | 47 мм |
| Полюсов | 5 |
| Размер шага | 8,2 мм |
| Ширина | 41 мм |
| Характеристики изолятора | |
| Циклы установки, механич. | 100 |
| Характеристики клемм | |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 1,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A5 |
| Мин. сечение гибкого проводника AWG | 20 |
| Сечение гибкого проводника AWG, макс. | 10 |
| Сечение гибкого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 6 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 10 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 8 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 3 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
