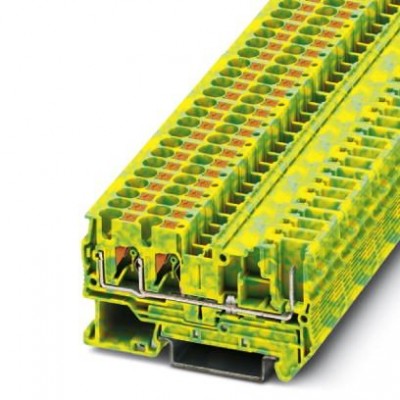

Клемма защитного провода - PT 4-TWIN/1P-PE - 3212202

Name: Клемма защитного провода - PT 4-TWIN/1P-PE - 3212202
Brand: Phoenix Contact
SKU: 3212202
Price: 12430 RUB
Availability: InStock

Описание

Клемма защитного провода, тип подключения: Разъемное подключение / Push-in, cечение: 0,2 мм² - 6 мм², AWG: 24 - 12, ширина: 6,2 мм, цвет: желто-зел., монтаж: NS 35/7,5, NS 35/15

Преимущества для Вас:

Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях
Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы

Характеристики

eCl@ss
eCl@ss 5.1	27141118
eCl@ss 6.0	27141141
eCl@ss 8.0	27141141
eCl@ss 9.0	27141141
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e<br/>Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000901
ETIM 6.0	EC000901
UNSPSC
UNSPSC 13.2	39121410
Общие сведения
ASD-уровень	0,964 (м/с<sup>2</sup>)<sup>2</sup>/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	3
Количество ударов в 1 направлении	3
Количество ярусов	1
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное сечение	4 мм²
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Ускорение	0,58г
Форма удара	Полусинусоида
Частота испытания	от f<sub>1</sub>= 5 Гц до f<sub>2</sub>= 150 Гц
Размеры
Высота NS 35/15	44 мм
Высота NS 35/7,5	36,5 мм
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	66,4 мм
Ширина	6,2 мм
Характеристики изолятора
Циклы установки, механич.	100
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	1 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	0,5 мм²
Длина оголяемой части	10 мм ... 12 мм
Калиберная пробка	A4
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	4 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,25 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	4 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,25 мм²
Сечение жесткого проводника макс.	6 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	10
Сечение провода AWG мин.	24
Дополнительные особенности
Цвет	желто-зел.
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
