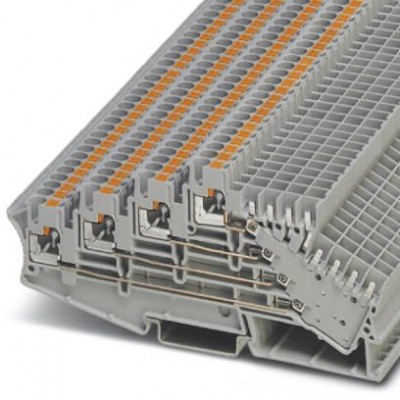

Многоярусный клеммный модуль - PT 2,5-4L/2P - 3012310

Name: Многоярусный клеммный модуль - PT 2,5-4L/2P - 3012310
Brand: Phoenix Contact
SKU: 3012310
Price: 27813 RUB
Availability: InStock

Описание

Многоярусный клеммный модуль, номинальное напряжение: 250 В, номинальный ток: 10 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 12, cечение:0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 5,2 мм, цвет: cерый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141121
eCl@ss 4.1	27141121
eCl@ss 5.0	27141120
eCl@ss 5.1	27141124
eCl@ss 6.0	27141124
eCl@ss 7.0	27141124
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	0,964 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	1 Н
Заданное значение испытательного импульсного напряжения	4,8 кВ
Заданное значение испытательного переменного напряжения	2,21 кВ
Изоляционный материал	PA
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	1 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	12
Количество ударов в 1 направлении	3
Количество ярусов	4
Кратковременный ток	0,12 кA
Макс. мощность потерь при номинальных условиях	0,77 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	10 A (при сечении проводника 2,5 мм²)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	250 В
Номинальное сечение	2,5 мм²
Номинальный ток IN	10 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	4
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Прочность насадки на крепежное основание	NS 35
Расчетное импульсное напряжение	4 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Ускорение	0,58г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Окружающие условия
Температура окружающей среды (при монтаже)	-40 °C ... 100 °C
Размеры
Высота NS 35/15	66,5 мм
Высота NS 35/7,5	59 мм
Ширина крышки	2,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	125 мм
Ширина	5,2 мм
Характеристики изолятора
Циклы установки, механич.	50
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина оголяемой части	8 мм ... 10 мм
Калиберная пробка	A3
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,14 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	26
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
