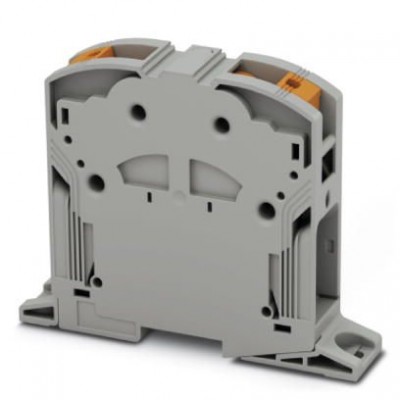

Клемма для высокого тока - PTPOWER 150 F - 3215030

Name: Клемма для высокого тока - PTPOWER 150 F - 3215030
Brand: Phoenix Contact
SKU: 3215030
Price: 6222 RUB
Availability: InStock

Описание

Клемма для высокого тока, номинальное напряжение: 1500 В, номинальный ток: 309 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 2, полюсов: 1, cечение:50 мм² - 150 мм², AWG: 1/0 - 300 kcmil, ширина: 31 мм, высота: 108,3 мм, цвет: cерый, тип монтажа: непосредственное резьбовое

Характеристики

eCl@ss
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
ASD-уровень	0,964 (м/с²)²/Гц
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Безопасность при прикосновении пальцами	обеспечивается
Безопасность при прикосновении руками	обеспечивается
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Заданное значение	15 Н
Заданное значение испытательного импульсного напряжения	14,8 кВ
Изоляционный материал	PA
Испытание на изгиб при вращении	135
Испытание на изгиб Сечение провода/Масса	50 мм² / 9,5 кг 150 мм² / 15 кг
Испытание на изгиб Скорость вращения	10 об/мин.
Испытание на растяжение, сечение провода	50 мм²
Испытание на старение безвинтовых клемм Температурные циклы	192
Испытание на устойчивость к воздействию короткого замыкания Сечение провода	150 мм²
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ударов в 1 направлении	3
Количество ярусов	1
Кратковременный ток	18 кA
Макс. мощность потерь при номинальных условиях	9,55 Вт
Максимальный ток нагрузки	309 A (для кабеля сечением 150 мм² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Направления испытания	X-, Y- и Z-ось
Номинальное напряжение UN	1500 В DC 1000 В AC
Номинальное сечение	150 мм²
Номинальный ток IN	309 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Подтверждение тепловых характеристик (испытание горелкой с игольчатым пламенем) Длительность воздействия	30 c
Потенциалы	1
Продолжительность испытания на каждую ось	5 ч
Продолжительность удара	30 мс
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Растягивающее усилие, заданное значение	236 Н
Расчетное импульсное напряжение	8 кВ
Результат испытаний импульсным напряжением	Испытание проведено
Результат испытаний на старение	Испытание проведено
Результат испытания на изгиб	Испытание проведено
Результат испытания на колебания, широкополосные шумы	Испытание проведено
Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода)	Испытание проведено
Результат испытания на нагревание	Испытание проведено
Результат испытания на прочность насадки на крепежное основание	Испытание проведено
Результат испытания на растяжение	Испытание проведено
Результат испытания на ударопрочность	Испытание проведено
Результат испытания с изменением напряжения	Испытание проведено
Результат проверки падением напряжения	Испытание проведено
Результат проверки стойкости к току КЗ	Испытание проведено
Результат термических испытаний	Испытание проведено
Спектр испытания	Испытания на долговечность, категория 1, класс B, в транспортной коробке
Спецификация испытания защиты от прикосновений	DIN EN 50274 (VDE 0660-514):2002-11
Спецификация испытания на колебания, широкополосные шумы	DIN EN 50155 (VDE 0115-200):2008-03
Спецификация испытания на ударопрочность	DIN EN 50155 (VDE 0115-200):2008-03
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Требования, падение напряжения	≤ 3,2 мВ
Ускорение	0,58г
Форма удара	Полусинусоида
Частота испытания	от f₁= 5 Гц до f₂= 150 Гц
Размеры
Высота	108,3 мм
Диаметр отверстий	6,5 мм
Расстояние между высверленными отверстиями	137,2 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	150 мм
Полюсов	1
Размер шага	31 мм
Ширина	31 мм
Характеристики клемм
Длина снятия изоляции	40 мм
Калиберная пробка	B14
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	95 мм²
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	95 мм²
Мин. сечение гибкого проводника AWG	1/0
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	50 мм²
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	50 мм²
Сечение гибкого проводника AWG, макс.	300 kcmil
Сечение гибкого проводника макс.	150 мм²
Сечение гибкого проводника мин.	50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	50 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	95 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	50 мм²
Сечение жесткого проводника макс.	150 мм²
Сечение жесткого проводника мин.	50 мм²
Сечение провода AWG макс.	300 kcmil
Сечение провода AWG мин.	1/0
Сечение с гребенчатым мостиком, гибк., мин.	50 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	150 мм²
Сечение с гребенчатым мостиком, жестк., мин.	50 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	150 мм²
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
