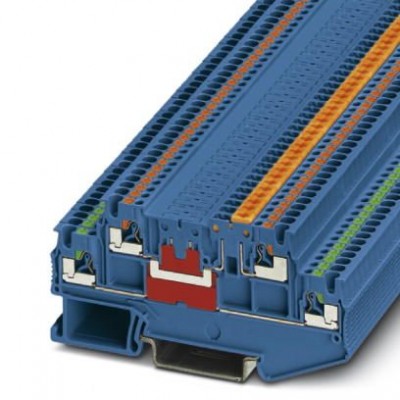

Клеммы с ножевыми размыкателями - PTT 1,5/S-L/MT BU - 3210342

Name: Клеммы с ножевыми размыкателями - PTT 1,5/S-L/MT BU - 3210342
Brand: Phoenix Contact
SKU: 3210342
Price: 23679 RUB
Availability: InStock

Описание

Клеммы с ножевыми размыкателями, номинальное напряжение: 400 В, номинальный ток: 9 A, тип подключения: Зажимы Push-in, cечение: 0,14 мм² - 1,5 мм², AWG: 26 - 14, длина: 86 мм, ширина: 3,5 мм, цвет: синий, монтаж: NS 35/7,5, NS 35/15, номинальное напряжение: 400 В

Характеристики

eCl@ss
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 8.0	27141126
eCl@ss 9.0	27141126
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 4.0	EC000902
ETIM 5.0	EC000902
ETIM 6.0	EC000902
UNSPSC
UNSPSC 13.2	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	4
Количество ярусов	2
Макс. мощность потерь при номинальных условиях	0,56 Вт (при подключении нескольких ярусов значение увеличивается)
Максимальный ток нагрузки	9 A
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	400 В
Номинальное сечение	1,5 мм²
Номинальный ток IN	9 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Да
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Потенциалы	2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	6 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота	41,1 мм
Высота NS 35/15	50,1 мм
Высота NS 35/7,5	42,6 мм
Ширина крышки	0,8 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	86 мм
Ширина	3,5 мм
Характеристики клемм
Длина оголяемой части	8 мм ... 10 мм
Калиберная пробка	A1 / B1
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	1 мм² рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,14 мм²
Сечение провода AWG макс.	14
Сечение провода AWG мин.	26
Дополнительные особенности
Цвет	синий
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
