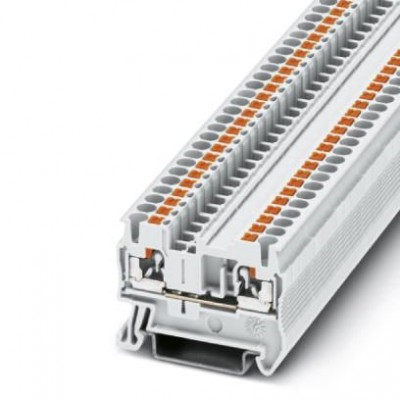

Проходные клеммы - PT 2,5 WH - 3209514

Name: Проходные клеммы - PT 2,5 WH - 3209514
Brand: Phoenix Contact
SKU: 3209514
Price: 2890 RUB
Availability: InStock

Описание

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 24 A, тип подключения: Зажимы Push-in, количество точек подсоединения: 2, полюсов: 1, cечение:0,14 мм² - 4 мм², AWG: 26 - 12, ширина: 5,2 мм, цвет: белый, тип монтажа: NS 35/7,5, NS 35/15

Характеристики

eCl@ss
eCl@ss 4.0	27141121
eCl@ss 4.1	27141121
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 7.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC000897
ETIM 4.0	EC000897
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	0,77 Вт
Максимальный ток нагрузки	28 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение UN	800 В
Номинальное сечение	2,5 мм²
Номинальный ток IN	24 A (при 2,5 мм²)
Область применения	Железнодорожная индустрия Машиностроение Производство комплектного оборудования Обрабатывающая промышленность
Открытая боковая стенка	Да
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	44 мм
Высота NS 35/7,5	36,5 мм
Ширина крышки	2,2 мм
Технические данные
Длина	48,5 мм
Полюсов	1
Ширина	5,2 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	0,5 мм²
Длина оголяемой части	8 мм ... 10 мм
Калиберная пробка	A3
Мин. сечение гибкого проводника AWG	26
Сечение гибкого проводника AWG, макс.	14
Сечение гибкого проводника макс.	2,5 мм²
Сечение гибкого проводника мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	0,14 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	2,5 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	0,14 мм²
Сечение жесткого проводника макс.	4 мм²
Сечение жесткого проводника мин.	0,14 мм²
Сечение провода AWG макс.	12
Сечение провода AWG мин.	26
Дополнительные особенности
Цвет	белый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
